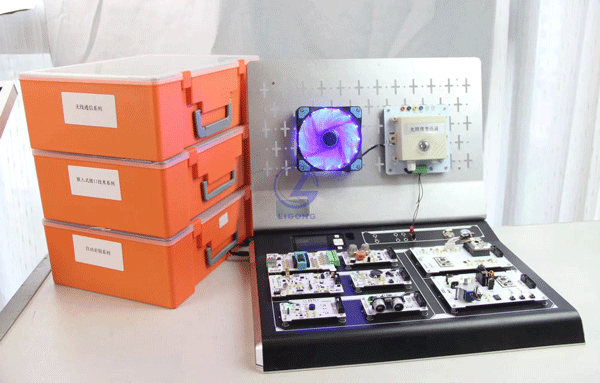

LG-WJP06型物聯網技術實驗平臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、設備簡介

LG-WJP06型物聯網技術實驗平臺是一款基礎教學實驗開發平臺，由一個通用平臺，多個系列硬件模塊，上位機軟件及教學資源三部分組成，主要針對物聯網、電子信息、計算機等專業的單片機與傳感器、嵌入式接口技術、傳感器采集、識別技術、無線通信技術、智能產品應用等課程的教學實驗。
該平臺結構符合人體工學設計，由分離式基座和網板組成。硬件模塊采用磁吸方式與基座連接固定，接觸式探針進行供電和信號傳輸，使用方便，不易損壞管腳，易于拓展。場景引入式教學模式和豐富的教學資源，既可以支撐單個模塊單一知識點的學習，也支持多個模塊自由組合進行多個知識點的綜合應用。

二、硬件組成

平臺硬件部分由一個通用平臺基座，多個系列開發模塊組成。
1.通用平臺基座。由基座和網板組成。基座采用開模設計，ABS材料，表面光滑，有質感，絲印簡潔美觀；左側具有直流電源插座、DB9通信接口，USB供電接口；表面具有3.3V/5V/12V電源插孔，通信選擇開關、總電源自鎖開關；內嵌8個SLOT插槽，兩種尺寸，支持三種不同規格的硬件模塊；磁吸固定孔，彈簧頂針管腳，可與硬件模塊磁性吸合，頂針連接，完成供電、RS485、RS232等通信連接；支持硬件模塊任意組合，用于搭建各種場景。網板，金屬材質，網孔結構，使用時插入基座，能磁吸或螺絲固定其他外擴的模塊，用于應用拓展。
2.基礎平臺結構
電源供電：采用DC12V3A電源適配器提供總電源，基座分出DC12V、DC5V、DC3.3V三路電源，每一路電源的帶載能力至少為1A以上電流，通過香蕉孔引出，為網板上外擴傳感器或控制器供電。
SLOT硬件通信接口：具有8個SLOT插槽接口，6個小尺寸，2大尺寸。每一路電壓在基座底板上有過流保護電路，以保護其中一個SLOT模塊因短路等原因不至于損壞總電源或其他SLOT節點的供電。
3.硬件模塊。包含嵌入式應用系列共3塊、傳感器采集系列共6塊，自動識別系列共7塊，無線通信系列共12塊，鴻蒙開發系列共2塊，智能網關系列1塊。硬件模塊按照SLOT設計有小、中、大三種尺寸，關鍵點預留測量點，方便示波器觀察。嵌入式應用系列和部分傳感器模塊留有香蕉插孔，可自由連線進行創新開發。支持CC2530單片機接口技術、Cortex-M3嵌入式接口技術、傳感器采集技術、自動識別技術、無線通信技術、OpenHarmony OS應用開發、嵌入式Linux Qt、Android應用開發等課程實驗。硬件模塊詳詢客服。
部分傳感器模塊預留示波器測試點，可使用示波器測量觀察信號。
4.通信方式，模塊采用RS485總線與上位機、或其他模塊通信。模塊都有自己的RS485通信地址，當多個模塊組合場景演示時，能在PC端C#軟件上進行場景聯動。
5.課程資源
（1）單片機技術與傳感器采集

章節

典型實驗名稱

CC2530單片機接口技術

實驗一. 控制LED燈閃爍實驗

實驗二. 按鍵實驗

實驗三. 外部中斷實驗

實驗四. 看門狗實驗

實驗五. 定時器中斷實驗

實驗六. 串口通信實驗

實驗七. 蜂鳴器實驗

實驗八. 隨機數發生器實驗

實驗九. PWM波輸出實驗

實驗十. EEPROM讀寫實驗

實驗十一. SPI Flash讀寫實驗

實驗十二. 輸入捕獲實驗

實驗十三. ADC實驗

實驗十四. DMA實驗

實驗十五. 睡眠喚醒實驗

實驗十六. TFT屏實驗

實驗十七. 五向搖桿實驗

實驗十八. 紅外遙控

實驗十九. RF通信實驗

實驗二十. RF安全認證實驗

CC2530傳感器技術

實驗一. 溫濕度傳感器實驗

實驗二. 振動傳感器實驗

實驗三. 空氣質量傳感器實驗

實驗四. 光照傳感器實驗

實驗五. 雨露傳感器實驗

實驗六. 霍爾傳感器實驗

實驗七. 干簧管傳感器實驗

實驗八. 紅外反射傳感器實驗

實驗九. 人體監測傳感器實驗

（2）基于嵌入式的傳感器采集技術

章節

典型實驗名稱

Cortex-M3嵌入式傳感器技術

項目一溫濕度傳感器

項目二結露傳感器

項目三超聲波傳感器

項目四霍爾傳感器

項目五稱重傳感器

項目六熱釋電紅外傳感器

項目七振動傳感器

項目八聲音檢測傳感器

項目九環境光傳感器

項目十顏色識別傳感器

項目十一光敏傳感器

項目十二廣譜氣體傳感器

項目十三紅外反射傳感器

項目十四九軸傳感器

項目十五負溫度系數熱敏傳感器

項目十六紅外對射傳感器

項目十七風扇溫控儀

項目十八倒車?yán)走_(dá)

（3）自動識別技術及應用

章節

典型實驗名稱

125K低頻識別實驗

01 低頻串口測試及射頻開關實驗

02 低頻卡讀卡實驗

03 低頻卡初始化實驗

04 低頻卡地址空間常規讀寫操作實驗

05 低頻卡地址空間加密讀寫操作實驗

06 低頻卡新卡制作實驗

07 低頻卡門禁系統綜合實驗

13.56M高頻識別實驗

01 高頻串口測試、天線開關及協議設置實驗

02 高頻14443A卡激活與休眠實驗

03 高頻14443A卡密鑰驗證及讀寫操作實驗

04 高頻15693卡讀卡實驗

05 高頻15693卡選中及讀寫塊操作實驗

06 高頻15693卡選中及寫AFI及DSFID操作實驗

07 高頻14443A卡停車收費綜合應用實驗

900M超高頻識別實驗

01 超高頻串口測試及獲取閱讀器模塊信息實驗

02 超高頻閱讀器頻率，功率參數實驗

03 超高頻電子標簽輪詢操作實驗

04 超高頻電子標簽鎖定與解鎖實驗

05 超高頻電子標簽數據存儲區讀寫實驗

06 超高頻電子標簽ETC綜合實驗

2.4G微波識別實驗

01 2.4G有源閱讀器參數實驗

02 2.4G有源標簽參數實驗

03 2.4G有源標簽存儲區讀寫實驗

04 2.4G有源標簽控制實驗

智能條碼識別實驗

01 條碼設備串口連接測試

02 條碼識讀參數實驗

03 條碼識讀選擇實驗

04 條碼識讀付費綜合實驗

智能指紋識別實驗

01 指紋錄入、刪除實驗

02 指紋搜索驗證實驗

03 指紋智能鎖綜合應用實驗

（4）無線通信技術與傳感網

章節

典型實驗名稱

Wi-Fi無線通信

01 WIFI_AT指令測試實驗

02 WIFI_STA+AP模式配置實驗

03 WIFI RSSI信號強度實驗

04 WiFi STA客戶端模式

05 WiFi STA服務端模式

06 WIFI Socket雙向通信應用實驗

07 WIFI光照無線采集與控制實驗

BLE無線通信

01 OSAL協議棧工程解析

02 OSAL OLED屏顯示控制

03 OSAL按鍵輸入檢測

04 OSAL多任務處理

05 OSAL數據加解密

06 基于BLE的主從一體串口透?jìng)?/font>

07 基于BLE的溫濕度無線采集

08 基于BLE的電機聯動控制

Z-Stack協議棧開發

01 ZStack協議棧工程解析實驗

02 ZStack多點自組網實驗

03 Zstack信息組播/廣播

04 Zstack網絡拓?fù)浣M網(星狀/樹狀)

05 Zstack綁定傳輸

06 Zstack串口收發

07 ZigBee溫濕度無線采集

08 ZigBee聲光無線控制

LoRa無線通信

1. LoRa模塊參數配置

2. LoRa點對點通信

3. LoRa溫濕度無線采集

4. LoRa步進電機無線控制

NB-IoT無線通信

1. NB-IoT模塊AT指令交互

2. NB-IoT信號強度查詢

3. NB-IoT擾碼配置

4. NB-IoT開機入網

5. NB-IoT發送數據

6. NB-IoT CoAP協議接入平臺

7. NB-IoT溫濕度遠程采集

8. NB-IoT步進電機遠程控制

4G無線通信

1．4G AT命令實驗

2．4G開機入網實驗

3．4G TCP通信實驗

4．4G UDP通信實驗

5．4G溫濕度遠程采集實驗

6．4G步進電機遠程控制實驗

（5）嵌入式Linux Qt應用開發

章節

典型實驗名稱

嵌入式Linux Qt應用開發

Linux宿主機開發環境部署實驗

VMware虛擬機安裝

Ubuntu操作系統安裝

Vmware Tools安裝

root賬號配置

minicom串口工具安裝

以太網地址設置

NFS服務器搭建

交叉編譯器的安裝

ARM平臺的QT5及以上程序庫的編譯

X11平臺的QT5及以上程序庫的編譯

Qt-Creator開發工具安裝。

中文字題配置

嵌入式Linux QT通用基礎實驗

基于Qt的Helloworld

基于Qt的信號和槽

基于Qt的定時器

基于Qt的多線程

基于Qt的sqlite數據庫讀寫

基于Qt的TCP Socket 通信

基于Qt的UDP通信

三、嵌入式Linux Qt設備驅動實驗

基于Qt的串口通信

基于Qt的WiFi連接路由器

基于Qt的GPS定位信息獲取

基于Qt的4G打電話與發送短信

基于Qt的4G配置聯網

基于Qt的ZigBee傳感器采集

基于Qt的ZigBee執行器控制

（6）Android移動互聯應用開發

章節

典型實驗名稱

Android移動互聯應用開發

Android開發環境安裝

JDK安裝

Android Studio安裝

Android第一個工程創建

Android開發基礎

程序設計框架與界面實驗

組件間通信

定時器實驗

多線程實驗

數據存儲與訪問實驗

Android網關網絡傳輸實驗

GPS定位信息獲取

串口數據收發

Socket網絡傳輸

HTTP網絡傳輸

Android物聯網應用實驗

ZigBee傳感器采集

ZigBee執行器控制

三、配置清單

類別	模塊名稱	數量	備注
單片機系列	CC2530單片機開發板	1
	CC2530傳感器模塊I	1
	CC2530傳感器模塊II	1
	紅外遙控器	1
	跳線帽	10
傳感器采集系列	探測類傳感器模塊	1
	磁類傳感器模塊	1
	識別類傳感器模塊	1
	環境類傳感器模塊	1
	稱重傳感器模塊	1
	電磁執行器模塊	1
	黑色遮光蓋	1
	磁鐵	1
無線通信系列	ZigBee無線通信協調器	1	ZigBee組網
	BLE無線通信模塊I	1
	BLE無線通信模塊Ⅱ	1
	WIFI無線通信模塊I	1
	WIFI無線通信模塊Ⅱ	1
	LoRa通信模塊Ⅰ	1
	LoRa通信模塊II	1
	NB-IoT通信模塊	1
	4G通信模塊	1
	NB-IoT物聯網卡	1	1年流量
	CC2530-Debugger調試器（含10芯灰色排線）	1
	3P3.96間距綠色端子	5
	2.4G膠棒天線	3	CC2530使用
	GSM膠棒天線	2	NB和4G使用
	433M膠棒天線	2	LoRa模塊使用
	無線路由器	1	含電源適配器
自動識別系列	125K低頻模塊	1
	13.56M高頻模塊	1
	900M超高頻模塊	1
	2.4G有源閱讀器	1
	2.4G有源標簽?zāi)K	1
	智能指紋識別模塊	1
	智能條碼識別模塊	1
	125K低頻T5557卡	2
	125K低頻EM4100卡	2
	13.56高頻M1標簽	2	符合14443A協議卡
	13.56高頻icode標簽	2	符合15693協議卡
	900M超高頻GEN2標簽	2
	一維碼標簽	2
	二維碼標簽	2
	2.4G膠棒天線	2	2.4G閱讀器、標簽使用
	Mini USB數據線	1	2.4G有源標簽
	nRF編程器	1	2.4G有源標簽
智能網關系列	網關主板	1	Cortex-A9
	網關擴展模塊	1	ZigBee、4G模塊
	DC5V 3A電源適配器	1	網關使用
	GPS天線	1
	網線	1
	Micro USB數據線	1
	TF卡讀寫器	1
	16G TF card	1
基礎平臺及附件	平臺基座	1
	網孔面板	1
	DC12V 3A電源適配器	1	平臺使用
	USB轉串口頭	1
	交叉串口線	1
	JLINK仿真器（含20P灰色排線）	1
	方口USB數據線	1
	20cm黃色香蕉頭線	10	嵌入式系列和鴻蒙系列均可使用
	30cm藍色香蕉頭線	10
	5P杜邦線	1
	產品說明書	1
	合格證	1	紙質
應用軟件	上位機綜合應用軟件	1
