二、項目配置及參數

1、工作室要求實現以下“職業情景”建設

2、示教管理控制系統參數要求

該主控系統為專業配備于工學結合教學工作室，由電源控制形體、多媒體控制器、音響系統、熒幕控制器、電動窗簾控制器等構成、計算機系統、LAN網系統及視頻監控系統構成。模擬現代制造企業管理，使管理者（老師）通過集中管理設備，管理工作室內設備的電源、工作狀態，以及通過網絡數據匯總監控工業網絡數據。除此之外，在教學過程中完整地配備了多媒體教學有關設備，通過投影系統可以展示任務課程教學中的難點。配套的視頻系統可以讓管理者集中監視工作室每個角落的工作情況，并且可以通過視頻展示每一個學員的工作成果，方便教學成果展示和學員評價。

主控臺為全鋼制結構，內嵌2臺19寸LCD顯示器，面板采用彩色蝕刻技術，其功能包括9路電源控制系統、多媒體控制器、音響系統、熒幕控制器、電動窗簾控制器等構成、計算機系統、LAN網系統及視頻監控系統。

示教區設備配置：

3、工作室“更衣區”建設

該區域主要為學員提供職業情景的仿真環境，通過角色分工，學員需要穿戴不同顏色的工作裝，在進入工作區域之前，存放好私人物品并更換服裝，為學員營造出企業氛圍，并且使實訓通過角色的引入，更加具有真實性。

更衣區配置：

4、工作室“資訊區”建設：

該區域主要為學員提供相關專業性資料，以及網絡資訊查詢等配置，在工學結合一體化教學中，需要充分發揮學員的自主學習精神，并由工作頁的指引，讓學員熟練運用各種資訊查詢和搜索手段，逐步形成自行解決問題的習慣和方法。

{C}5、{C}工作室“消防及清潔區”及“其他”附屬建設：

6、工作室“物料管理間”（倉儲區）建設要求：

7、技能工作島設備參數

(1)設備簡介

設備是根據國家職業標準中相關內容，將機電工學結合中有關“PLC控制技術”、“氣動技術”、“常用傳感器”、“PLC變頻器控制技術”及“觸摸屏技術”通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深?yuàn)W的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。

設備采用3邊弧形工作島設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，面板采用一次成型輕觸式高檔面板，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。采用優質鋼板制作，鋼板厚度為1.2mm；表面經酸洗處理，磷化防腐防銹，采用彩色蝕刻、鋼制噴塑工藝。

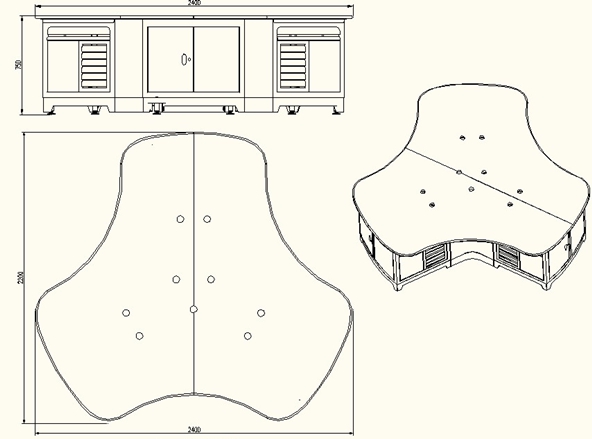

工作島外形及尺寸

(2)技術參數：

工作電源： 三相四線  AC380V±5%  50Hz

安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護

額定功率： ≤2KW

環境溫度： -10℃～40℃

相對濕度： ≤85%

P  L  C :  FX3U-48MR/ES-A，FX0N-3A FX2N-1PG

觸 摸 屏：GT1055

變頻器：FR_D700

傳 感 器：Omron 品牌

氣動元件：SMC AirTAC 品牌

(3)設備結構

桌身部分： 采用優質鋁合金型材為框架，柜體由靜電噴涂鋼制板材制成，可存放工具、配件等實訓必配物料，美觀扎實，具有現代工業特色。

桌面部分：采用25mm厚實心理化板，表面貼藍色防火板。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。

實訓屏部分：采用鋁合金做骨架，六棱柱立方體結構，實訓屏面板采用彩色薄膜貼8mm厚鋁板結構，具有防塵、美觀、耐磨、不掉色等特點。實訓屏上方為可旋轉鋁制圓盤，可多角度承載典型工作任務載體。

（4）設備配置

(10) 多點呼叫裝置
(11) 小車條件往返控制
(12) 機械手搬運控制
(13) 物資分配控制
(14) 步進電機定位控制
(15) 工件多地輸送控制
(16) 位置計算
(17) 彩燈控制
(18) 龍門機械手物料分配
(19) 步進電機控制
(20) 步進電機往返與高精度控制
(21) 定時加溫控制
(22) 室溫采集
(23) 直流電機速度控制
(24) 漸變控制
(25) 數碼溫度顯示
(26) 恒溫控制
(27) 室內保溫控制
(28) 交通燈
(29) 自動售貨機
(30) 流水線組裝生產控制
(31) LED數碼顯示控制
(32) 四層電梯控制
(33) GOT與設置參數
(34) 多頁面GOT控制實訓
(35) 水塔供電動機正反轉控制
(36) 環形傳輸帶的輸送控制
(37) 變頻器的恒速控制
(38) 變頻器的多段速控制
(39) 脈沖控制的物料位移
(40) 高速脈沖的計數
(41) 上料方式的實現
(42) 上料方式的條件控制
(43) 傳感器檢測的應用
(44) 不同物料的分類
(45) 輸送物料的計數
(46) 物料直線搬運的方式
(47) 定點物料搬運的實現
(48) 步進功能指令的應用
(49) 觸摸屏的工作原理與應用
(50) 觸摸屏軟件的使用
(51) 觸摸屏畫面的制作
(52) 觸摸屏與PLC的聯接
(53) 脈沖指令的應用（PLSY、PLSR）
(54) 機械手多點定位
(55) 四軸機械手的控制
(56) 步進控制器的應用
(57) 通過觸摸屏點動控制機械手各軸運動
(58) 通過觸摸屏手動控制定點抓料放料
(59) 通過觸摸屏自動循環抓料
(60) 模擬信號的采集
(61) 比較指令的應用
(62) 運算指令的應用（ADD、SUB、MUL、DIV）
(63) FROM與TO指令應用
(64) 擴展功能模塊FX0N-3A的應用
(65) 模擬信號顯示在觸摸屏上
(66) 用觸摸屏修改模擬量設定值
(67) 子程序的編寫（P）
(68) 子程序的調用（CALL）
(69) 擴展功能模塊FX2N-1PG的應用
(70) FX2N-1PG控制步進電機的實現
(71) 跺料機雙軸定位的控制
(72) 跺料機順序入庫的實現
(73) 通過觸摸屏點動控制跺料機雙軸移動
(74) 通過觸摸屏手動控制跺料機
(75) 通過觸摸屏自動控制跺料
