制冷空調冰箱綜合實訓考核系統

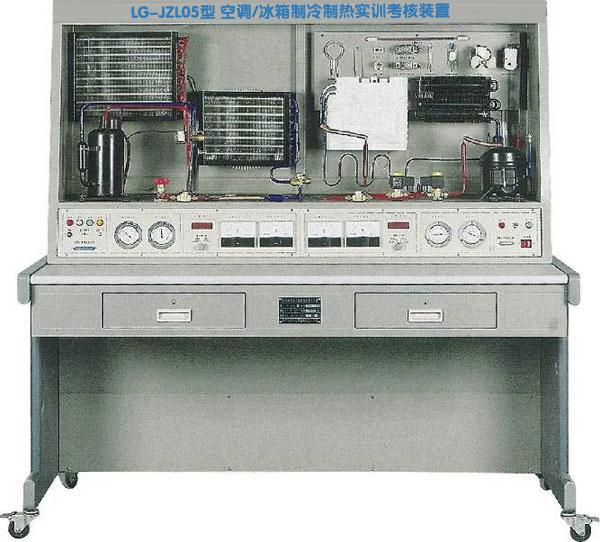

LG-JZL05型 空調/冰箱制冷制熱實訓考核裝置
一、裝置要求:
1、系統集模擬空調、模擬冰箱于一體,采用真實的制冷機組,滿足實際教學
2、裝置配置了2套系統,空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
3、整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體,系統真實完整,結構清晰、緊湊
4、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理,可清楚的看到制冷循環系統結構及主要部件的實物,系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然;此外,管路中設有視液鏡可觀察制冷劑狀態;高壓管路為紅色部分,低壓管路為藍色部分
5、可模擬故障設置,學生根據工藝分析故障可能產生的原因,確定故障發生的范圍,并進行排故。有利于開展技能鑒定、考核工作
6、必須配有WiFi無線智能實驗室管理考核系統(投標時現場實物操作演示)
(1)系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器,中文菜單式觸控操作界面,人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備??勺鲗W(xué)生機登錄實訓與考核的操作終端,也可作教師機登錄出題設故的操作終端。
(2)集成無線實驗電源管理系統,通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時全閉功能;控制范圍>50m;控制能力>50臺。
(3)集成無線考核系統能實現密碼登錄系統,設置數據庫路,系統測試(查詢設備),學生庫設置,題庫與題庫等級設置,學生鍵盤設置,考核故障發布考核試卷提取與存儲考核時間設置與啟動,考核成績查詢,考核成績打印,登錄密碼修改與恢復。
(4)學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能,學號查詢,故障解除,時間查詢,分數查,設備號查詢。

二、技術參數要求:
1、輸入電源:單相三線~220V±10% 50Hz
2、裝置容量:<1.2kVA
3、外形尺寸:1580mm×730mm×1700mm
4、制冷劑類型:空調 R22、冰箱600a
5、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
三、裝置配置要求:
本實訓裝置主要由電源控制屏、實訓桌、故障箱等組成。
(一)、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板,為實訓提供交流電源、各種測試儀表及實訓器件等,具體功能如下:
1、交流電源控制單元:單相三線制220V交流電源供電,交流電壓表2只 測量范圍0~250V,用于監測電網電壓,交流電流表2只測量范圍分別為0~5A、0~10A,用于觀測系統啟動電流及監測系統正常工作電流,漏電保護器控制控制屏總電源,控制屏的供電由鑰匙開關控制
2、制冷系統壓力檢測單元:提供4只真空壓力表,測量范圍分別為-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于測量空調、冰箱系統高、低壓側壓力
3、溫度檢測單元:提供三位半數字溫度表2只,用波段開關切換,顯示不同點的溫度變化情況
4、電流型漏電保護裝置1套:對地漏電電流超過一定值,即跳閘切斷電源;設有熱保護器件,對壓縮機進行過熱、過載保護。
(二)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造形美觀大方;設有兩個大抽屜,桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定,有利于實訓室的布局。
(三)實訓排故
1、.故障設置系統
提供模擬空調與模擬冰箱故障箱各1個,提供常見的故障設置點,用來模擬系統的故障;設置類型有:電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等??照{(diào)模擬故障開關量21個、冰箱模擬故障開關量18個,滿足多點故障設置要求。
四、故障設置要求:
1、熱泵型分體空調模擬故障設置
2、直冷/間冷式電冰箱模擬故障設置五、實訓項目要求:
初級技工基本技能實訓
1. 制冷系統專用工具的基本操作
2. 制冷系統管件焊接
3. 制冷系統的檢漏
4. 制冷系統的抽真空與充注制冷劑
中級技能實訓(設計、安裝、調試及檢修)
5. 空調系統調試
6. 直冷電冰箱系統調試
7. 間冷電冰箱系統調試
8. 冰箱制冷系統故障
9. 空調制冷系統故障
10. 電冰箱檢測與故障分析
11. 空調檢測與故障分析
