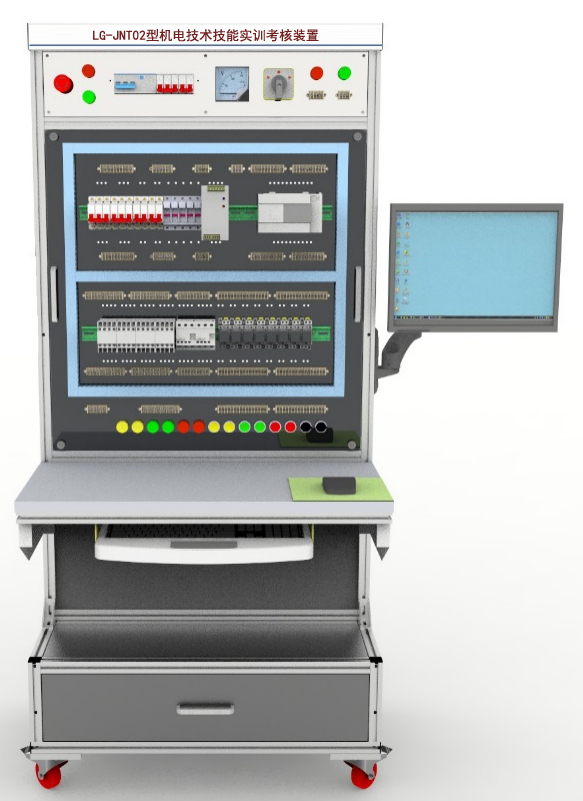

序號

專業

技能模塊

1

機械制造類專業

電動機控制及常用線路安裝

2

設備維修類專業

電動機控制及常用線路安裝

3

機電技術類專業

照明電路及電氣控制線路的安裝、調試與測量

PLC控制線路的安裝與調試

4

自動控制類專業

PLC控制線路的安裝與調試

三相電動機電氣控制線路的安裝與調試

5

電氣技術類專業

電工基本操作

電動機控制線路的安裝與調試

PLC控制線路的安裝與調試

6

電子技術類專業

電工基本操作

電動機控制電路的安裝、調試與測量

序號

名稱

規格型號

單位

數量

1

熔斷器

RT18座，熔芯10A

只

3

2

熔斷器

RT18座，熔芯5A

只

2

3

低壓斷路器

DZ47s，3P，D10

只

1

4

低壓斷路器

DZ47s，2P，C6

只

1

5

熱繼電器

JRS1DSP-25帶安裝基座

只

2

6

交流接觸器

CJX2s-0910，帶F4-22輔助觸頭

只

3

7

時間繼電器

ST3P  A-B

只

1

8

琺瑯電阻

100歐姆，30W

只

3

9

按鈕開關

Φ22mm自復位按鈕開關

只

5

10

指示燈

Φ22mm

只

6

11

變壓器

BK-100，輸入380V，輸出36V

個

1

12

直流調速電源

WK-422

個

1

13

整流橋

KBPC1010

只

1

14

中間繼電器

CDZ9L-54P

只

2

序號

名稱

規格型號

單位

數量

1

電子式單相電能表

DDSU6606

只

1

2

漏保斷路器

DZ47sLE C40

只

1

3

低壓斷路器

DZ47s，1P，C10

只

2

4

低壓斷路器

DZ47s，2P，C16

只

2

5

白熾燈

25W

只

2

6

白熾燈燈座

86型明裝E27 螺口

只

2

7

電子鎮流器

  飛利浦 EBC-118

個

1

8

熒光燈管

T8燈長33CM  10W 燈座（火車燈腳）

套

1

9

觸摸延時開關

86型含明裝底座

只

1

10

聲光控延時開關

86型含明裝底座

只

1

11

人體智能感應開關

86型含明裝底座

只

1

12

調光開關

86型含明裝底座

只

1

13

單聯單控開關

86型含明裝底座

只

2

14

單聯雙控開關

86型含明裝底座

只

2

15

單聯多控開關

86型含明裝底座

只

2

16

插座

86型，10A 含明裝底座

只

2

17

插座

86型，16A 含明裝底座

只

2

序號

名稱

規格型號

單位

數量

1

PLC

FX3U-32MR-ES-A

臺

1

2

變頻器

三菱FR-E740-0.4K-CHT

臺

1

3

熔斷器

RT18座，熔芯10A

只

3

4

熔斷器

RT18座，熔芯5A

只

2

5

低壓斷路器

DZ47s，3P，D10

只

1

6

低壓斷路器

DZ47s，2P，C6

只

1

7

熱繼電器

JRS1DSP-25帶安裝基座

只

1

8

交流接觸器

CJX2s-0910，線圈AC220V，

只

3

9

輔助觸頭

F4-11

只

3

10

中間繼電器

CDZ9L-52P 線圈DC24V

只

3

11

按鈕開關

Φ22mm自復位按鈕開關

只

4

12

指示燈

Φ22mm DC24V

只

6

13

可插拔式模擬負載模塊

包含交通燈、自動運料裝車、八段數碼管顯示、水塔水位自動控制、天塔之光、裝配流水線

套

1

14

24V開關電源

EDR-120-24

只

1

序號

名稱

規格型號

單位

數量

1

工具箱

約克

只

1

2

數字式萬用表

優利德，UT39A+，三位半數顯萬用表

臺

1

3

指針式萬用表

MF47型

臺

1

4

兆歐表

ZC25-3,500V

臺

1

5

鉗形電流表

DM6266型

臺

1

6

電烙鐵（含烙鐵架）

35W

只

1

7

鋼絲鉗

6吋

把

1

8

剝線鉗

7吋

把

1

9

斜口鉗

6吋

把

1

10

尖嘴鉗

6吋

把

1

11

壓線鉗

把

1

12

測電筆

把

1

13

電工刀

把

1

14

鑷子

把

1

15

剪刀

把

1

16

小一字螺絲刀

3*75

把

1

17

大一字螺絲刀

6*100

把

1

18

小十字螺絲刀

3*75

把

1

19

大十字螺絲刀

6*100

把

1

云智能實驗室安全管理系統

本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。

★電壓、電流等模擬量數據顯示

輸入開關監控，輸出開關等數字量控制。

★遠程控制啟停狀態，給定輸出電壓值的。

顯示輸入輸出電壓值的歷史數據

可按照日期、日間進行查詢歷史數進行查詢。

★報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。

★通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。

數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。

聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。

★為保證軟件正版，投標時提供云智能實驗室安全管理系統軟件著作權證書原件備并現場演示帶★項功能。

編程軟件

博圖V15、MCGS組態軟件

PLC控制編程仿真軟件

1）軟件特點：

（1）軟件以三菱PLC為原型，實現基本指令、應用指令以及順序控制指令的仿真模擬。

（2）軟件通過實訓要求，了解實訓目的和控制要求。

（3）實訓器件采用三維仿真實物組件，讓學生了解控制實驗中所需的元件。

（4）通過器件庫，學生可進行器件布局，對各控制回路進行模擬接線。

（5）通過I/O分配布置，將鼠標移到I/O分配地址資源相應部分能查看到相對應的實物。

（6）通過符號庫，選擇正確的符號放置有T型圖正確位置，實現接線仿真。

（7）在原理圖中進行模擬仿真連接電路，按步驟連接正確后才能進行下一條的接線操作。

（8）接線完成實現通電運行，通過鼠標進行上電運行，軟件會以動畫形式進行動作演示。

2）軟件仿真項目

（1）雙面銑床控制

（2）工業洗衣機控制

（3）皮帶運輸線控制

（4）電鍍生產線控制

（5）運料小車控制

（6）音樂噴泉控制

（7）簡易機械手控制

（8）大小球傳送裝置控制

（9）循環彩燈控制

（10）停車場車位控制

（11）小推車控制

（12）三層電梯控制

（13）電動機啟?？刂?/span>

（14）電動機正反轉控制

（15）電動機循環正反轉控制

（16）可逆運行反接制動控制

（17）三速電機控制

（18）星角降壓?jiǎn)?dòng)控制

（19）數碼管點亮控制

（20）交通燈控制

（21）恒壓供水系統控制

★投標時提供PLC控制編程仿真軟件著作權證書原件備查，并現場演示軟件。

電氣控制技能實訓仿真軟件

應適用于電氣控制及電工培訓，仿真軟件應收集有電拖專業里最基礎、最重要的18種電路，電動機反接制動控制電路、三相電動機機械制動控制電路、時間繼電器自動控制電動機Y-Δ降壓起動電路、接觸器自動控制電動機Y-Δ降壓起動電路、自耦補償控制的電動機降壓起動控制電路、生產機械行程控制電路、雙重聯鎖電動機可逆控制電路、有過載保護的電動機單向運轉電氣控制電路、直流電動機的正反轉控制電路、直流電動機的制動控制電路、直流電動機調速控制電路、鉆床電氣控制電路、平面磨床控制電路、車床電氣控制電路、繞線式電動機運轉控制電路、電動葫蘆控制電路、接觸器控制的雙速電動機調速電路、能耗制控制電路。每種線路分為元件結構、原理分析、實際接線、課堂練習四大模塊。軟件還包括安全用電常識，常用電工工具，常用導線連接，手工焊接工藝等；電工儀表：包括萬能表，電能表，鉗型電流表，直流電橋，配電板等；電機與變壓器：包括三相異步電動機，單機異步電動機，伺服電機，步進電機，直流電機等；低壓電器；包括交流接觸器：繼電器，低壓斷路器，熔斷器，起動器，主令電器等；照明電路安裝：包括熒光燈，兩地控制燈。軟件形式上有多媒體演示動畫課件和自學型交互課件，視頻部分在大型的一流企業實景拍攝，所使用的設備與工藝流程，皆為生產車間現在正在使用的生產技術。情景模擬軟件支持多媒體播放，讓你切身實際的感受儀器的使用方法、注意事項，能夠身臨其境地感受到操作儀器的逼真效果。

★為保證軟件正版，投標時提供電氣控制技能實訓仿真軟件著作權原件備查。

教學課件資源

（一）電工電機部分

1.為方便教學，提供課件資源必須不得少于15個課時的教學課件，內容生產豐富，采用動畫演示，帶實物圖片、電路圖等。

2.內容包括：

3.三相交流電路：三相電壓、負載星形聯結的三相電路、負載三角形聯結的三相電路、三相功率；

4.磁路與變壓器：磁路的基本概念與基本定律、交流鐵心線圈電路、電磁鐵、變壓器；

5.交流電動機：三相交流異步電動機的構造、三相交流異步電動機的轉動原理、三相交流異步電動機的電磁轉矩與機械特性、三相交流異步電動機的啟動、反轉、調速和制動、三相交流異步電動機的銘牌數據、三相交流異步電動機的選擇；

6.繼電接觸器控制：常用控制電器、鼠籠式電動機的啟動控制、鼠籠式電動機的正反轉和行程控制、多臺鼠籠式電動機的順序控制、鼠籠式電動機的制動控制；

7.工廠供電系統基礎知識：工廠供電系統基礎知識、電力系統的電壓、衡量電能質量的主要指標、安全用電、

8.電路的基本概念與基本定律：電路的基本物理量、電壓源與電流源、電阻元件與歐姆定律、電感元件與電容元件、電源有載工作、開路與短路、基爾霍夫定律、電路中電位的概念及計算、電阻電路的分析方法；

9.一階電路的暫態分析：電阻串并聯聯接的等效變換、電源兩種模型的等效變換、支路電流法、結點電壓法、疊加原理、等效電源定理；

10.一階電路的暫態分析：一階電路和換路定律、一階RC電路的響應、一階電路的三要素法分析法、一階RL電路的響應；

11.正弦交流電路的分析：正弦量的三要素、正弦量的相量表示、單一電路元件的交流電路分析、RLC串聯的交流電路分析、復雜正弦交流電路分析、功率因數的提高、諧振電路；

12.半導體器件：半導體基礎知識、二極管、特殊二極管、雙極型晶體管；

13.基本放大電路：共射極放大電路的直流通路、共射極放大電路的交流通路、靜態工作點穩定、放大電路的頻率特性、射極輸出器、差分放大器、互補對稱功率放大電路、場效應管及其放大電路；

14.集成運算放大器應用：集成電路與運算放大器介紹、集成運放的應用、集成運算放大器在信號處理方面的應用、集成電壓比較器；

15.直流穩壓電源：整流電路、濾波電路、集成穩壓器；

16.基本門電路和組合邏輯電路：數字電路概述、邏輯門電路、TTL門電路、邏輯代數、組合邏輯電路的分析和設計、常用組合邏輯電路、組合邏輯電路應用實例；

17.觸發器與時序邏輯電路：觸發器、時序邏輯電路、施密特觸發器、單穩態觸發器與555定時器電路、555定時器及其應用。

18.提供不小于100小時的教學視頻教程。

19.★為保證教學需要，課件資源必須包含以上內容，投標時現場演示部分內容。

（二）PLC部分

20.PLC的認知：PLC簡介、PLC工作原理及運行模式、PLC特點、PLC擴展功能、PLC應用技術人才培養；

21.軟件的使用：軟件開發平臺、集成軟件簡介、入門實例；

22.實訓項目示范：八路搶答器編程、三相異步電機的星三角降壓?jiǎn)?dòng)、運料小車往返控制、十字路口交通燈的控制、電動機組的啟?？刂啤MI控制液體混合、變頻器的電機控制。

23.小型自動化生產線的設計：該系統具有產品的搬運、檢測和傳輸分揀功能，整個系統由送料單元、機械手搬運單元、步進電機多點定位輸送單元和傳送帶輸送分揀單元等組成。具體的項目設計要求如下：

（1）本設計的要求使用通過觸摸屏與控制臺按鈕操作，控制生產線的自動運行。生產線通電以后，系統自行檢測初始狀態是否滿足運行條件，如不滿足則自行復位或手動調整，若滿足則觸摸屏顯示準備就緒；

（2）在準備就緒的情況下，按下啟動按鈕，生產線開始按順序運行，供料單元開始工作，電機驅動轉盤將工件送到物料臺上；電機運行10秒后，若物料臺光電開關沒有檢測到物料，說明已沒有物料，開始報警；若檢測到物料，則一號搬運機械手開始動作；

（3）物料臺有料，一號機械手臂伸出并下降夾取工件，夾取到工件后機械手上升縮回并旋轉到右側限位；然后機械手伸出下降將工件放到步進電機輸送單元的供料臺上，一號搬運機械手恢復到初始狀態，等待下一次運行；

（4）當步進電機輸送單元傳感器檢測到供料臺工件后，步進電機前往高度檢測單元進行檢測；到達后通過超聲波傳感器進行高度檢測，檢測完畢后；步進電機運行到二號搬運機械手位置；

（5）到達二號搬運機械手位置后；二號搬運機械手伸出、爪夾取工件，機架臺上升，旋轉到右限位，伸出手臂，機架臺下降，手爪放松，將工件放到傳送帶上，同時二號搬運機械手復位；

（6）當傳送帶單元傳感器檢測到工件時，傳送帶開始工作，根據工件的顏色、材料進行分揀；分揀結束后，供料臺回到供料位置，等待下一次運行。
