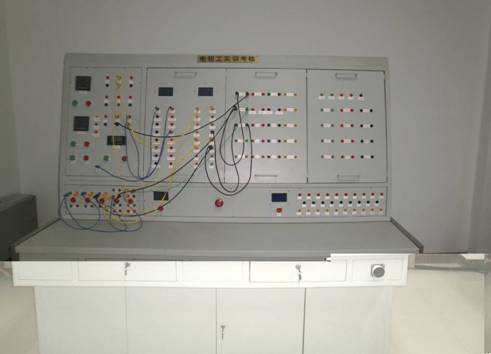

LG-MFB01型 煤礦防爆開關控制線路實驗裝置
一、概述
LG-MFB01型 煤礦防爆開關控制線路實驗裝置針對煤礦中常用的高低壓防爆開關控制回路設計，通過實操讓學員真正的在實驗室里了解和掌握各種防爆開關的控制回路原理和接線方法。
考試系統由主實驗臺的電腦控制各個實驗臺，各實驗臺可以自動識別學員對連接各種防爆開關的二次線路的對與錯，并給各個實驗臺進行模塊綜合打分，便于掌握學員學習狀況。
二、技術參數
1、輸入電源:三相五線制AC380V±10%? 50Hz±0.5
2、工作環境：環境溫度-5℃±40℃;相對濕度＜85%（25℃）;海拔＜2000m
3、具有漏電電流和漏電壓保護功能
4、過壓保護
5、欠壓保護等
三、控制柜配備
1、柜體
左、右柜壁為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板、鋁塑材質；柜體后下側留有電源輸入線，采用漢字顯示電壓和電流，控制柜的供電急停按鈕和啟停開關控制。
2、柜內布置
（1）通用模板：鑰匙鎖、按鈕、急停按鍵、三相調壓器。
（2）電源模板：組合開關、380V保險、變壓器（380/250、127、50、36、24、17.5）、電壓表、保險。
（3）保護模板：保護器、顯示屏、可調電阻。
（4）啟動器模板：接觸器（JZ7-44 36V）、電流互感器、組合開關、阻容吸收、檢測試驗電阻（10K）、模擬試驗按鈕。
（5）斷路器模塊：接觸器（JZ7-44 127、48V各一）、繼電器（JQX-13F 24V）、阻容吸收、組合開關、漏電試驗電阻（10K）、電流互感器、零序電流互感器、模擬實驗按鈕。接觸器（JZ7-4? 110V)、電流互感器、零序互感器。
（6）高壓真空配電裝置系列模塊：具有國內先進、完善的智能化全中文顯示微電腦綜合保護裝置、可實現短路、過載、漏電、檢測、過壓、欠壓等多種保護功能，讓學員進一步了解維護和修理礦用隔爆型智能高壓真空配電裝置。
（7）智能化低壓真空饋電開關系列模塊：具有在三相中性點不接地的電網中，作為配電總開關或分支開關，并能鎖定顯示故障類型，顯示漏電電阻值/過電流值/欠壓值和合分閘的中文顯示?？偡珠_關同時具有選擇性漏電保護功能，安全操作性能完全符合煤礦安全操作規程。核心保護部分采用智能化綜合保護器作控制單元，具有漏電保護/漏電閉鎖/過流保護/欠壓保護/風電閉鎖等功能。
（8）智能化低壓真空電磁起動器系列模塊：具有在三相中性點不接地的電網中，具有起動電流小，速度平穩，對電網沖擊小等特點，特別適用于高速的膠帶運輸機等的大慣量負載起動，能有效延長膠帶及設備適用壽命。并能鎖定顯示故障類型，顯示漏電電阻值/過電流值/欠壓值和合分閘的中文顯示。開關同時具有選擇性漏電保護功能，安全操作性能完全符合煤礦安全操作規程。核心保護部分采用智能化綜合保護器控制單元，具有漏電保護/漏電閉鎖/過流保護/欠壓保護/風電閉鎖等功能。
在實驗室可直接用三相交流380V便可以演示整個礦用隔爆型高低壓真空配電裝置控制回路，可以和井下一樣實現遠控合分閘的功能。
四、實驗內容
1、《礦用隔爆型智能高壓真空配電裝置》的線路控制回路實操
2、《礦用隔爆型高壓真空電磁起動器》的線路控制回路實操
3、《礦用隔爆型智能高壓真空配電裝置》--（永磁機構）的線路控制回路實操
4、《礦用隔爆型智能化低壓真空饋電開關》630A的線路控制回路實操
5、《礦用隔爆型智能化低壓真空饋電開關》400A的線路控制回路實操
6、《礦用隔爆型智能化低壓真空電磁起動器》的線路控制回路實操
7、《礦用隔爆型智能化低壓真空饋電開關》400A（電磁型）的線路控制回路實操
8、《各種防爆開關的風、電瓦斯電閉鎖電器的控制回路實操
五、配備方案
1、由一臺主試驗臺控制多臺學生試驗臺，并進行打分。
2、單機試驗，學員自己測試。
3、與實際開關連接，觀察接線后實驗動態。
六、系列產品
1、各種防爆開關外殼 （讓學員掌握1次接線）
2、各種開關實物機芯 （全部使用透明仿真外殼，以便于學員了解其構造及動態）
3、 煤礦智能防爆開關控制線路考試裝置 （由一臺主試驗臺控制多臺學生實驗臺，并進行打分）
4、 煤礦智能防爆開關控制線路實驗裝置（單機試驗，學生自己測試）
