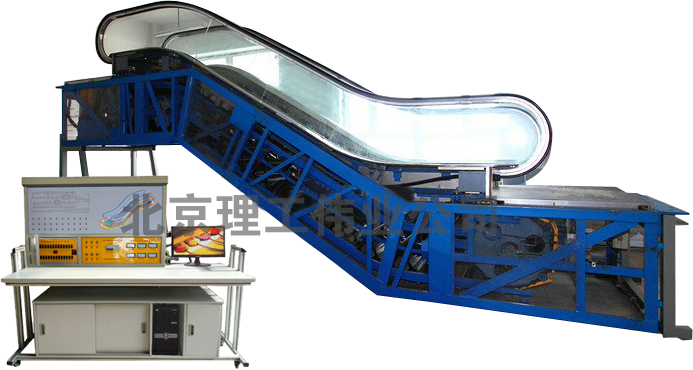

G-DTF04型 自動扶梯維修與保養實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
LG-DTF04型 自動扶梯維修與保養實訓考核裝置是根據自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
LG-DTF04型 自動扶梯維修與保養實訓考核裝置采用金屬骨架、驅動裝置、扶手驅動裝置、梯路導軌、梯級傳動鏈、梯級、梳齒前沿板、電氣控制系統、自動潤滑系統等部分組成。特別設計的框架，為老師在實訓中對學生的教學和指導提供了非常方便的平臺。電氣控制部分采用默納克一體機控制系統，同時配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。學生也可以根據自動扶梯定期檢查的要求對其相應部位進行檢測和修護。通過在自動扶梯維修與保養實訓考核裝置的實訓，使學生能夠真正學習和掌握自動扶梯的維保技術及技能。
二、技術參數
1. 工作電源：三相五線 AC380V /220V ±7% 50Hz；接地電阻不大于4Ω；
2. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3. 扶梯提升高度：1000 mm ；
4. 傾斜度：35°；
5. 梯級寬度：800 mm ；
6. 運行速度：≤0.5 m/s ；
7. 額定功率：5.5 Kw ；
8. 額定電壓：380VAC， 50Hz ；
9. 運行噪音：≤ 60 dB；
10. 外形尺寸：9000mm ×3300mm ×3800mm ( 長×寬×高 )。
三、主要配置清單
四、配套工具清單
五、功能特點
1. 驅動鏈安全保護；
2. 錯、斷相保護；
3. 梯級鏈安全保護；
4. 扶手帶進入保護；
5. 非操作逆轉保護；
6. 梳齒板安全保護；
7. 圍群板安全保護；
8. 梯級下陷保護；
9. 電機過載保護；
10. 電路接地故障保護；
11. 扶手帶斷帶保護；
12. 自動加油裝置；
13. 群圍板毛刷；
14. 梯級缺失保護；
15. 扶手帶速度監控；
16. 主機抱閘打開檢測；
17. 檢修蓋板打開檢測；
18. 梯級制停距離檢測；
19. 手動盤車裝置檢測。
六、實訓項目
1. 自動扶梯的基本安全操作與使用；
2. 梯級的拆裝操作；
3. 梳齒板的調整；
4. 梳齒前沿板的調整；
5. 扶手帶的張緊的調整；
6. 梯級鏈張緊的調整；
7. 驅動鏈的調整；
8. 制動器的調整；
9. 附加制動器的調整；
10. 維護保養前的基本安全知識操作與；
11. 日常維護保養；
12. 自動扶梯緊急救援；
13. 自動扶梯安全回路故障查找及排除；
14. 自動扶梯檢修電路故障查找及排除；
15. 自動扶梯安全監控電路故障查找及排除；
16. 自動扶梯動力電路故障查找及排除；
17. 自動扶梯控制電路故障查找及排除。
