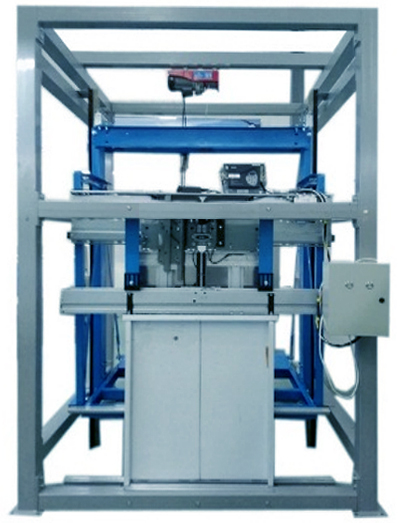

LG-DJT01型 電梯（轎-廳）門系統裝調實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
LG-DJT01型 電梯（轎-廳）門系統裝調實訓平臺由鋼結構框架、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機等部件組成。學生根據隨機文件資料說明，在鋼結構框架上進行安裝與調整，使其符合電梯門系統相關規范要求。
二、設備功能:
1、產品采用真實機構器件；
2、框架整體環氧聚塑噴涂、磷化噴塑或者噴塑處理，不外露底層材料；
3、整體外觀簡潔明了，占地空間??；
4、方便學員對門系統內部結構的認識及操作；
5、方便指導老師對于學員的操作指導及安全監管；
三、技術參數:
1、電源輸入：單相三線 AC220V 50Hz；
2、工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3、門機：永磁同步變頻門機；
4、開門寬度：800mm；
5、門高度：1000mm；
6、轎門材料：不銹鋼板；
7、層門材料：不銹鋼板；
8、整機功耗：0.5kW；
9、整機重量：400kg；
10）.外形尺寸：2000×1600×3000（寬×深×高）。
四、實訓項目：
1、電梯層門地坎的拆裝與調整；
2、電梯層門門框的拆裝與調整；
3、電梯層門上坎的拆裝與調整；
4、電梯層門門扇的拆裝與調整；
5、門機的安裝與調整；
6、電梯轎門的安裝與調整；
7、門刀的安裝與調試；
8、電梯層轎門地坎尺寸的調整；
9、電梯門機參數的設置與調試；
10、電梯開關門的調試 ；
11、電梯門系統的保養；
12、層轎門聯動實訓。
五、配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
框架 |
1 |
套 |
整體框架由標準方形管拼接成型，表面噴漆處理 |
|
2 |
導軌支架 |
1 |
套 |
表面噴塑處理，L型、采用槽型孔，方便調節位置 |
|
3 |
導軌 |
2 |
套 |
T75-3/B |
|
4 |
層門裝置 |
1 |
套 |
中分式，拉簧式強迫關門方式 |
|
5 |
層門地坎 |
1 |
套 |
鋁合金，含支架 |
|
6 |
轎門地坎 |
1 |
套 |
鋁合金 |
|
7 |
中分變頻同步門機 |
1 |
套 |
開門方式：中分； 開門寬度：800mm； 輸入電壓：單相220V -15%～20%； 一體化門機控制器，含安裝支架 ； |
|
8 |
層門門扇 |
1 |
套 |
不銹鋼 |
|
9 |
轎門門扇 |
1 |
套 |
不銹鋼 |
|
10 |
門框 |
1 |
套 |
不銹鋼 |
|
11 |
電動葫蘆 |
1 |
臺 |
2T |
|
12 |
光幕 |
1 |
套 |
配套 |
|
13 |
門刀 |
1 |
套 |
成套 |
|
14 |
轎廂龍門架 |
1 |
套 |
槽鋼表面噴塑處理 |
|
15 |
隨機資料 |
1 |
份 |
實訓指導書等資料 |
