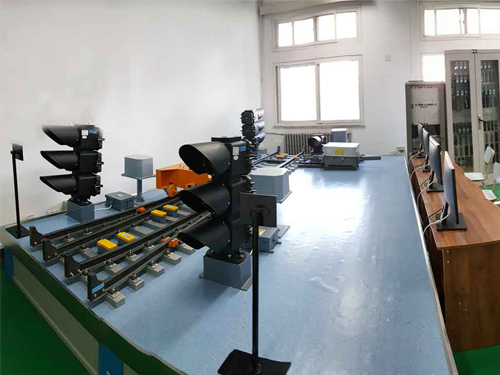

一、系統組成
1、 鐵路專用電源屏
2、真實計算機聯鎖仿真機柜系統
3、 安全繼電器組合架
4、信號機
5、轉轍機
6、軌道電路
7、計軸仿真系統
8、點式應答器仿真系統
9、可聯動接口可聯動接口電路示教板系列
（1）鐵路專用電源屏為各種信號設備提供不同類型電源。
（2）繼電器組合架仿真臺由多種類型的信號安全型繼電器構成真實聯鎖接口電路。
（3）信號機控制仿真系統可以通過組合架控制各種類型信號機，如：進站信號機、調車信號機、出站信號機、通過信號機。
（4）轉轍機仿真系統可以通過組合架控制各種類型電動轉轍機，如ZD6 轉轍機、S700K 轉轍機、ZYJ7轉轍機、ZDJ9轉轍機。
（5）軌道電路仿真系統由直流或交流軌道電路及其組合構成。
（6）具體信號平面布置圖，信號機、轉轍機類型及配置可以根據用戶需求量身定制。

二、系統功能

1、設備原理仿真功能
2、提供一系列了解鐵路信號基礎設備基本工作原理和特性的仿真，通過這些仿真，有利于加深學生對基礎設備基本原理的深入理解，增強學生對基礎設備的學習能力。
3、設備工程設計實操功能
4、提供了信號機、轉轍機等信號基礎設備工程設計方面的實踐內容，有利于增強學生工程設計能力，同時有利于后續車站聯鎖、區間閉塞課程的學習。
5、設備故障維修實操功能
6、提供繼電器、信號機、轉轍機等信號基礎設備電路故障維修方面的實踐內容，有利于提高學生分析與動手能力，同時有利于后續課程學習。
三、實訓項目
1、鐵路信號電源屏實操
2、信號機測量與拆裝實操
3、道岔安裝及檢修維護
4、ZD6/ S700K/ZDJ9/ZD6/ZYJ7 轉轍機測量與拆裝實操
5、 25HZ軌道電路測試實操
6、繼電器特性測試，繼電器電路接線實操
7、信號機控制電路工程設計與檢修
8、轉轍機控制電路工程設計與檢修
9、點式應答器系統認知與使用
10、計軸器系統認知與使用
11、 安全計算機平臺認知與使用
12、可根據仿真系統功能，自行拓展更多實操項目。
