一、產品特點

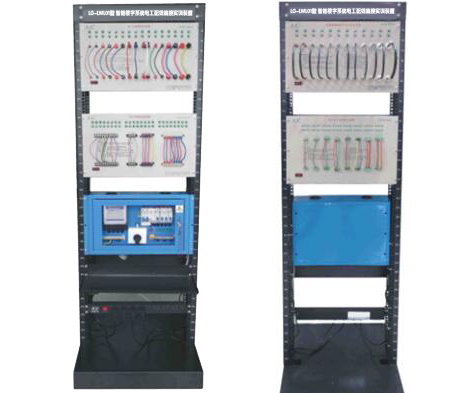

1.LG-LWL01型 智能樓宇系統電工配線端接實訓裝置全仿真模擬智能系統工程中的各種設備電氣端接技術。

2.全部設備操作面板工作電壓為≤7V直流電壓，操作安全。

3.指示燈能夠直觀和持續顯示電氣線路的跨接、反接、短路、斷路等各種常見故障。

4.針對計算機和智能管理系統相關專業的教學與實訓著身設計，仿真典型工程現場，落地安裝，立式操作，能夠端接實訓5000次以上。

5.電工配線端接實訓裝置涵蓋安裝工程中常用的電工端接和安裝技術，包括各種線徑的軟線和硬線的端接，也包括各種線徑的接線鼻壓接。

6.涵蓋安裝工程中常用的PCB電路板上各種微型接線端子的接線和安裝技術，包括各種微型螺絲安裝和免螺絲安裝技術。

7.涵蓋安裝工程中常用的音視頻接頭焊接和安裝技術，包括各種同軸電纜使用的蓮花頭和Q9接頭的電烙鐵焊接和安裝技術。

8.電工配線端接實訓裝置安裝有專業的電氣配電箱和PDU電源插座，包括電度表、空氣開關、漏電保護器、接地端子和接零端子等常用電氣配件。

二、產品配置
1.19寸7U電工端接實訓裝置2臺；約長480毫米*寬310毫米。電工端接實訓裝置帶有指示燈顯示系統，共16組32個彩色指示燈，能夠直觀判斷學生電工端接結果。具備電工電線電纜端接技術認知、演示和安裝技術實訓功能。
2.19寸7U電工壓接實訓裝置2臺；長480毫米、寬310毫米。電工壓接實訓裝置帶有指示燈顯示系統，共24組48個彩色指示燈，能夠直觀判斷學生電工壓接結果。可進行電工電線壓接技術實訓，可直觀顯示壓接的狀態；具備電工電線電纜壓接技術認知、演示和安裝技術實訓功能；
3.19寸7U電工電子端接實訓裝置2臺；約長480毫米*寬310毫米。電子電工端接實訓裝置帶有指示燈顯示系統，共32組64個彩色指示燈，能夠直觀判斷學生電子電工端接結果?？蛇M行PCB基板電工電線端接技術實訓，可直觀顯示端接的狀態。具備電子PCB基板端接技術認知、演示和安裝技術實訓功能；
4.19寸7U音視頻端接實訓裝置2臺；約長480毫米*寬310毫米。音視頻端接實訓裝置端接實訓裝置帶有指示燈顯示系統，共12組24個彩色指示燈，能夠直觀判斷學生音視頻端接結果?？蛇M行音頻線纜壓接技術實訓，可直觀顯示壓接的狀態。具備音視頻接頭的焊接技術認知、演示和安裝技術實訓功能；
5.19寸7U電氣配電箱1臺；約長480毫米*寬310毫米*高130毫米。配置有包括電度表、空氣開關、漏電保護器、接地端子和接零端子等常用電氣配件；具備電氣工程用配電箱技術認知、演示和安裝技術實訓功能?？蓾M足萬次以上得重復接線，滿足重復實訓操作的需要。
6.開放式機架 1套：全鋼結構，開放式機架立式安裝；可同時雙面操作。包含金屬底座1套、機架2套、釘帽1套；均為全鋼結構。
7.19寸材料托盤2個，材料收納盒2個；
8.PDU電源插座1個。
三、技術參數
1.電壓/功率：220V/50W；
2.實訓人數：2-4人；
3.產品尺寸：長600mm×寬530mm×高1800mm；
4.產品重量：75Kg。
四、產品功能
1. 電工電線電纜端接技術認知、演示和安裝技術實訓功能；
2.電工電線電纜壓接技術認知、演示和安裝技術實訓功能；
3.電子PCB基板端接技術認知、演示和安裝技術實訓功能；
4.音視頻接頭的焊接技術認知、演示和安裝技術實訓功能；
5.電氣工程用配電箱技術認知、演示和安裝技術實訓功能。
