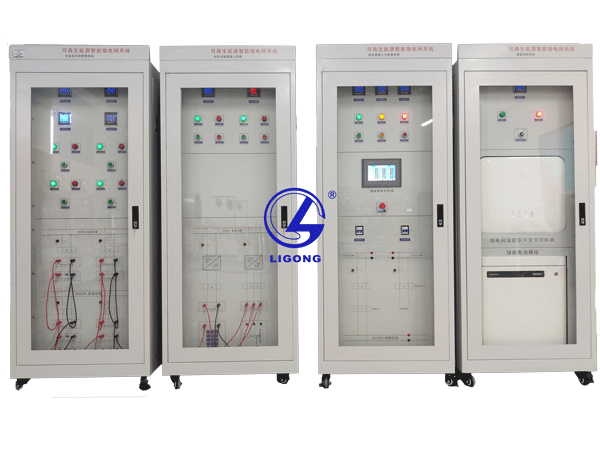

LGX-QJ04型 清潔能源智能微電網系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、屋頂工作平臺
1.光伏組件
(1)組件電池片類型：晶體硅。
(2)組件功率：200Wp。
(3)工作范圍溫度：-40℃~+85℃。
(4)輸出功率公差：±3%。
(5)峰值功率電壓（Vmp/V）:37.5。
(6)峰值功率電流（Imp/A）：5.34。
(7)開路電壓（Voc/V）：46.8。
(8)短路電流（Isc/A）：5.45。
(9)采用標準MC4光伏接頭，接線盒IP65防護等級。
2.組件安裝支架
(1)支架材料：鋁型材選用6063-T5材料，鋁合金表面陽極氧化原色AA15級。
(2)壓塊安裝面的平面度要求 ±2 mm /1000 mm。
(3)支架設計和抗腐蝕年限≥25年，且易于更換。
(4)滿足不同瓦片屋面固定安裝使用。
(5)檁條與組件壓塊條形螺母配合部分應具有齒牙相嚙合，組件壓塊應具備撥片，有防扭、防松措施。
3.風力發電機
(1)額定功率：200W。
(2)風力發電機類型：垂直軸。
(3)額定電壓：DC 48V。
(4)啟動風速：1.9m/s。
(5)額定風速：11.1m/s。
(6)安全風速：45m/s。
(7)葉片材質：尼龍纖維。
(8)制動方式：電磁。
(9)風向調整：自動迎風角度。
4.模擬屋面
(1)斜屋面，提供的操作實訓面積約為7m²及以上。
(2)提供兩種結構形式即平屋面和龍骨屋面，兩種屋面可無痕快捷的切換。
(3)提供樹脂瓦，可模擬國內外住宅及商業建筑常見的屋面環境。
(4)屋面設置登高安全繩，可完成登高等特種工種的實訓內容。
(5)設置防雷帶、接地點、線架等裝置。
(6)屋頂結構強度高且可站立安裝，最大程度的還原真實的屋面。
5.模擬光源環境
(1)光源類型：鹵素?zé)纛^。
(2)可360°調節照向角度。
(3)配置數量：2*4。
(4)手動升降:2.8m。
(5)單臺光源：500W*4。
(6)通光量：＞9500Lm。
(7)可控支路：4回路，單獨可控。
二、系統操作站
1.混合光伏逆變器
(1)具有輸入電壓范圍寬泛，兼容鉛酸和鋰離子電池等多種電池接入。
(2)逆變器最大輸入電壓：550V。
(3)逆變器MPPT數量：2路。
(4)MPPT電壓跟蹤范圍:125V~500V。
(5)額定輸出功率：3000W。
(6)最大輸出電流：13A。
(7)額定電網電壓：230V。
(8)逆變器轉換效率：97.6%。
(9)逆變器尺寸：550*200*515mm。
(10)逆變器防護等級：IP65。
(11)逆變器通訊形式：RS485。
(12)電池反接保護：支持。
(13)防逆流功能：支持。
(14)電池電壓范圍：40-58V。
(15)最大充電電壓：58V。
(16)最大充電電流/放電電流：95A/62.2A。
(17)通訊接口：RS485。
2.GGD并網柜
(1)尺寸：400×700×1850mm，采用可拆卸式模塊化設計。
(2)可完成PCC并網連接、多能源并網主電路的保護、控制、數據采集、控制設備二次回路的保護與連接等實訓。
(3)并網柜內部采用隔離變壓器，確保實訓過程中的安全性，起保護、防雷、濾波作用，在并網發電的情況下起到防干擾和穩定電壓的作用。
(4)柜體擁有門禁傳感器，防爆級別MS830門鎖，還原工程實際箱體的功能。
(5)柜體中安裝板采用模塊化設計，可多用途多考核方式的組合使用，滿足不用的實訓要求。
(6)擁有模塊化組合方式的連接件，可多方式多種類的接入電線電纜的橋架或線管。
(7)多柜體之間擁有多種走線方式，可面向?qū)嵱?xùn)接線或非實訓接線的區分。
(8)數據采集擁有本地可視化設計，直接可觀測數據變化，實時數據可記錄至本地數據庫，可完成其他功能的調取使用。
(9)并網線纜與實訓線纜分開布線取源，可確保實訓安全。
(10)內置并網專用斷路器、漏電保護器、雙向智能電表、接觸器等器件。
(11)有分時計量功能，可設置費率和時段。
(12)儀表通訊功能：RS485 通訊。
(13)額定電壓：230V。
(14)額定絕緣電壓：500V。
(15)最大工作電壓(V)：440V。
(16)最小工作電壓(V)：12V。
(17)額定工作頻率(Hz)：50/60Hz。
(18)額定沖擊耐受電壓：6kV。
3.SPU儲能
(1)電池電壓：12V。
(2)容量：65Ah。
(3)重量：20.2Kg。
(4)電池組數量：5塊。
(5)最大放電電流：700A。
(6)內阻：5mΩ。
(7)工作溫度范圍：
放電時：-15℃~50℃。
充電時：-15℃~40℃。
儲存：-15℃~40℃。
(8)額定工作溫度范圍：25℃±3℃。
(9)最大充電電流限制：17A。
(10)循環使用充電電壓：14.4~15V/25℃。
4.建筑用能
1)模擬動力控制系統、給排水系統
模塊1：
(1)寬輸入電壓波動范圍（±20%）。
(2)內置RS485通訊，支持MODBUS-RTU 通訊協議。
(3)多路可編程輸入輸出端子。
(4)控制方式多樣：V/F控制、無PG矢量控制、V/F分離控制 V/F控制。
(5)啟動轉矩：0.5Hz 150%額定轉矩。
(6)調速范圍：1:100。
(7)穩速精度：±0.5%。
(8)0.5Hz可控制電機150%額定轉矩穩定運行。
(9)無PG矢量控制（開環矢量控制）。
(10)啟動轉矩：0.5Hz 180%額定轉矩。
(11)調速范圍：1:200。
(12)穩速精度：±0.5%。
(13)轉矩精度：±5%。
(14)轉矩響應：＜20ms。
模塊2：
(1)功率：25W。
(2)電壓：3PH380（三相）。
(3)電流：0.14A。
(4)啟動轉矩：425N.m。
(5)額定轉矩：190N.m。
(6)額定轉速：1400。
2)暖通系統
(1)供電電源：AC220V。
(2)電機功率：15W。
(3)輸出力矩：50N.m。
(4)動作時間：26S。
(5)轉動角度：0°-90°±5°。
(6)類型：智能調節型。
(7)整機重量：3KG。
(8)耐壓等級：1500VAC/1min。
(9)防護等級：IP67。
(10)電氣接口：PG13.5尼龍防水電纜接頭。
(11)工作環境溫度：-30℃-＋60℃。
3)新風系統：
(1)電壓220V。
(2)頻率：50/60Hz。
(3)輸入功率：21W。
(4)輸出功率：8.5W。
(5)轉速：2600/3000r/min。
(6)絕緣等級：B。
4)建筑照明系統：
(1)主體尺寸：210mm*7mm*17.4mm。
(2)燈珠類型：2835燈珠。
(3)燈珠數量：12珠/條。
(4)電壓：220V。
(5)功率：4W。
5)建筑消防系統：
(1)尺寸：335*145mm。
(2)燈源類型：LED。
(3)電壓110V~240V。
(4)功率：3W。
(5)電池規格：1.2V/800mAh。
(6)應急時長：≥90min。
(7)應急光效：＞50LM。
(8)防護等級：IP30。
(9)應急轉換：＜0.2S。
5.建筑管理系統
1)發電環境數據采集單元
(1)溫濕度光照度傳感器：溫濕度量程：-40℃~+60℃；0%RH~80%RH;光照度量程：0-65535Lux；輸出信號RS485-Modbus。
(2)風速儀：測量精度：0-70M/S；啟動風速：≤0.3M/S；輸出信號RS485-Modbus。
2)系統數據采集單元
(1)交流電壓電流多功能組合表：Rs485通訊接口，電壓量程 0~450V；電流量程 5A；電源：DC24V；數量：1只。
(2)直流電壓電流多功能組合表：Rs485通訊接口；電壓量程 0~220V；電流量程 12A；電源：DC24V；數量：3只。
(3)單相電能表：可檢測單相電網或三相電網中某一相：電流、電壓、頻率、無功功率、有功電能、無功電能?？捎糜诒镜仫@示，又能與工控設備連接，組成測控系統。
(4)雙向電能表：總電能計量，3費率，8時段
(5)通訊：RS485接口，MODBUS-RTU或DL/T645-97協議，可用于計量有功總電能、反向有功總電能、有功功率、無功功率。也可用于計量低壓網絡的單相有功電能，可檢測電壓、電流、功率。
3)站端控制單元
(1)可編程控制器CPU模塊：每段32個站，每個網絡最多接入126個站點；1個標配以太網口；一個從站最多連接8個MPI主站。
(2)數字量輸入模塊：輸入點數：16；輸入類型：漏型/源型（IEC1類漏型）；額定輸入電壓：24VDC；每組隔離點數：8；同時ON點數：16。
(3)數字量輸出模塊：輸出點數：16；每組隔離點數：8；同時ON點數：16。
(4)人機交互界面：外觀尺寸：214*156*36mm；分辨率：800*480；觸控屏：4線電阻式；輸入電壓：24VDC。
4)遠程調度監控單元
(1)可完成對可再生能源系統各環節的運行狀況進行監控和數據采集，對能源互補運行模式進行自動調節，能夠?qū)崿F(xiàn)產能和用能的智能調配等功能。
(2)監測內容包括：顯示當前發電總功率、日發電量、累計總發電量、碳排放量監測、光伏發電功率曲線、當前逆變器運行參數、各類負載運行狀態等。支持二次開發。
6.模擬風力環境
(1)功率：1500W。
(2)轉速：2800r/min。
(3)最大風量：11000m³/h。
(4)最大全壓：320pa。
(5)口徑：400mm/16寸。
(6)輸入額定電壓：220V。
(7)輸入額定頻率：50Hz。
(8)風速風向可調節。
(9)防震防抖動安裝設計。
(10)風速大小可調節。
7.數據模擬終端
(1)可模擬時間、天氣、人口密度、壓力、溫度、濕度、數字信號等18個常規模擬參數。（提供軟件截圖或演示視頻）
(2)具有自定義參數設置空間6個。
(3)通訊輸出支持MODBUS-RTU 通訊協議；通訊支持雙通道通訊。
三、新能源工程設計概算軟件
本軟件須具有方案設計、方案評分、賬號管理等功能。
1.方案設計：
(1)支持光伏電站、風力電站及儲能設施等多種能源綜合項目的費用核算。
(2)核算項目包含設備及安裝工程概算項目、建筑工程概算項目及其他費用概算項目如項目建設用地費、管理費、勘察設計費等。
(3)能夠?qū)С鲑M用合計報表，報表包含設備費、安裝費、主材費等分項合計以及總計金額。
2.方案評分：
(1)能夠?qū)С鏊x試題下的所有方案的評分列表，包含對選手輸入?yún)?shù)的合理性評判。
(2)對每個方案的項目費用統計。
(3)可自動進行方案間的比較，根據評分標準進行方案評分及排名。
3.賬號管理：
(1)區分教師權限及學生權限。
(2)教師權限下可進行試題的設置、學生賬號的建立、方案的評分導出等方面的操作。
(3)學生權限下僅可進行方案設計操作。
四、新能源項目經濟評價軟件
本軟件具有方案設計、方案評分、賬號管理等功能。
1.方案設計：
(1)支持光伏電站、風力電站及儲能設施等多種能源綜合項目的經濟可行性評估。
(2)經濟可行性評估項目包含基礎數據如項目規模、系統參數、發電量、電價、電站成本、商業貸款參數、項目資金、投資計算期、經營成本參數、光伏場地費用、其他，發電量如組件衰減后組件功率比率、實際發電電量、自發自用電量、剩余上網電量等。（提供軟件截圖或演示視頻）
(3)能夠?qū)С龉こ炭偼顿Y、每瓦投資額、投資回收期（稅前）、碳交易收益、全投資財務凈現值（NPV 稅前）、全投資財務凈現值（NPV 稅后）、全投資內部收益率(IRR 稅前）、自有資金內部收益率(稅后)、項目資本金凈利潤率（ROE）、平準化貼現度電成本(LCOE)等報表內容。（提供軟件截圖或演示視頻）
2.方案評分：
(1)能夠?qū)С鏊x試題下的所有方案的評分列表，包含對選手輸入的每一項參數的正確性進行評分。
(2)可自動進行方案間的比較，根據評分標準進行方案評分及排名。
3.賬號管理：
(1)須區分教師權限及學生權限。
(2)教師權限下可進行試題的設置、學生賬號的建立、方案的評分導出等方面的操作。
(3)學生權限下僅可進行方案設計操作。
四、工具及耗材
1.專用工具
玻璃吸盤、坡度測量儀、光伏專業工具套、金屬管切割器、護目鏡、彈簧彎管器、安全帶、限位繩等。
2.通用工具
維修電工基礎套件、鉗形數字萬用表、電子兆歐表、電子式水平儀配三角支架、剝線鉗、冷壓端子鉗、工具腰帶、光伏運維清洗工具、操作范圍警示圍擋、印有“有電危險”“正在檢修”“高壓止步”的標識警示牌等。
3.實訓耗材
橋架及配件、波紋鋁塑金屬管、波紋鋁塑金屬管接頭、金屬穿線管、金屬管各類彎頭、接頭、PVC管、PVC封堵膠、防火泥、PVC管各類彎頭、接頭、MC4接頭、固定螺絲、光伏專用線纜、各種規格的導線等。
