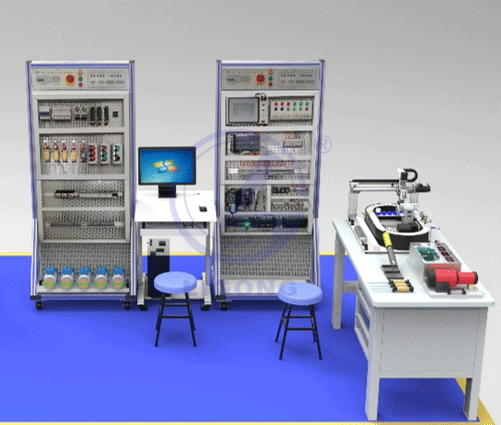

LG-DGL03型 電工綜合實訓考核平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述：
該套設備根據國家最新《職業標準》及勞動部頒發的“電工技術等級證”和“電工實 操證”等培訓、鑒定內容要求，以電工國家職業資格高級工、技師、高級技師考核內容為 基礎研發而成。同時該套設備遵循了培訓、鑒定、競賽相結合的原則，適用于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使用。
設備采用模塊化設計組合式運用的設計理念，由PLC電氣控制應用平臺、電力拖動安裝平臺、立式塑膠機控制電路故障診斷實訓平臺等組成。該套設備包含了 PLC 控制技術、觸摸屏應用技術、變頻調速技術、伺服驅動技術、步進驅動技術、工業傳感器技術、電動拖動技術、直流調速技術等培訓及鑒定內容。設備集成智能物聯網模塊，實現與各種儀表的數據采集、處理，經過數據處理后上傳到服務器平臺，同時服務器平臺可以對物聯網模塊下達指令，配合擴展板模塊實現遠程控制。該套設備還配備了數字孿生仿真系統，通過 3D 仿真模型和仿真數據驅動器取代實體設備， 設備受 PLC 程序控制并反饋相關的傳感器信號，在虛擬空間中完成映射，從而反映相對應的實體設備的運動過程。
二、設備功能與結構：
該設備由PLC電氣控制應用平臺、電力拖動安裝平臺、立式塑膠機控制電路故障診斷實訓平臺、電腦桌、裝配桌、實訓儀表工具等組成?！锿稑藭r提供省級或以上第三方檢測機構出具的檢測報告，檢測內容必須包括但不限于“設備配置詳細參數”的相關內容。
1、PLC 電氣控制應用平臺
平臺上面安裝有智能物聯網模塊、PLC、觸摸屏、變頻器、伺服驅動器、步進驅動器、 指示燈按鈕模塊等器件， 融合自動控制系統電氣控制電路的接線、PLC 編程與調試于一體，滿足實訓教學、鑒定培訓的需要。
2、電力拖動安裝平臺
電力拖動安裝平臺采用萬能網孔板開放式設計，自由組合的思路， 平臺配套電力拖動 實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路， 完成電力拖 動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
3、環形傳送分揀任務模型
模型底板由8mm厚鋁板加工氧化而成，裝有四個黑色鑄鋁拉手， 方便搬運。底板上方 有環形輸送帶、氣動機械手、搬運龍門架、分揀機構、變頻電機、伺服電機、步進電機、 多種傳感器及氣缸等組成。該任務模擬生產線自動化控制，變頻器控制輸送帶電機實現調 速功能；通過光纖、光電、金屬、RFID 等多種傳感器檢測， PLC 控制伺服、步進、多種氣
缸動作完成上料、分揀、搬運等多種功能。同時為方便教學，端口采用全開放設計。
4、裝配桌
由桌體框架和臺面兩大部分組成。桌體框架用優質 Q235 冷軋鋼板折彎焊接，噴塑后 組裝連接，預設電源插座擴展孔，依據用途可加裝電源插座，配置 1 個 2 層工具柜， 表面 靜電噴塑， 可儲藏工具， 放置于裝配桌底部一側。臺面用高密度中纖板， 表面貼壓防火板， 耐腐蝕、防靜電，可隨意拆裝，方便運輸安裝。
5、電腦桌
電腦桌采用優質 Q235 冷軋鋼板折彎焊接加中纖板臺面組裝而成，包括臺面、鍵盤抽 屜、主體架等部分，桌腿安裝 4 個萬向輪，方便移動。
6、產品配件包
包含設備安裝、調試、實訓所需要的配件、配線、耗材等，包括 PLC 編程線、觸摸屏 USB 下載線、通訊線、空氣壓縮機、排插座、安裝耗材等。
三、設備參數：
1、工作電源： AC380V±10％ 50Hz
2、額定功率：≤1.5kW
3、安全保護功能：漏電保護、過流保護、短路保護、接地保護
4、PLC: CPU 1214C DC/DC/DC 晶體管型，14 輸入/10 輸出
5.、數字量輸入/輸出模塊：繼電器型，16 輸入/16 輸出
6、伺服系統：匯川，伺服電機：0.1KW
7、變頻器：V20
8、步進驅動器：YKD2305M
9、步進電機：YK42XQ47-02A
10、觸摸屏：TPC7032KT
11、RFID：工業 RFID 讀寫器(DW207)
12、單站尺寸：W800*D700*H1829mm
13、區域尺寸：5000mm*3000mm
