LG-BWL06型 工業機器人工程考核實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統介紹
1、系統組成
LG-BWL06型 工業機器人工程考核實訓系統主要由碼垛機立庫系統、AGV小車、托盤流水線、物品盒流水線、視覺系統、六自由度工業機器人組成，如下圖1-1所示。
（1） 碼垛機立庫系統，用于存儲物品托盤，并且按照要求碼垛機完成出庫和入庫；
（2） AGV小車，用于把安裝有物品的托盤從碼垛機立庫系統對接為，沿鋪設的磁條運行到托盤流水線；
（3） 托盤流水線，負責把貨品托盤輸送到視覺檢測工位，經視覺定位識別輸送到抓取工位；
（4） 物品盒流水線，負責成品物品盒的裝箱及傳送；
（5） 視覺系統，對托盤流水線上的托盤上的物品進行識別，并把識別結果發送至主控系統的PLC；
（6） 六自由度工業機器人系統，根據主控系統 PLC 發送的數據，對托盤流水線上的托盤上的物品進行分揀，放置于物品盒流水線上的指定物品盒中，同時把空托盤放置于空托盤庫中。
本系統再現工業現場從倉儲、搬運、分揀以及包裝的全過程，將目前工業自動化現場前沿的實用技術和方案引入到比賽當中，通過比賽，讓學生能熟練掌握自動化科技的前沿應用技術，為我國從制造大國發展到制造強國，為工業智能制造培養一批有素質，能干活，干好活的新一代職業能手。
（1） 選用6軸關節型工業機器人+堆垛直角坐標機器人+AGV移動機器人，該三種機器人都是目前工業現場應用比較廣泛的機器人；——切合工業現場，體現機器人的多樣性；
（2） 將立體倉庫（碼垛機器人）+工件運輸（AGV機器人）+檢測分揀（機器視覺）+機器人自動分揀裝配（6軸機器人）+自動回收+自動包裝完美的融合。——詮釋智能工廠和智能物流的概念；
（3） 設置多物件和多工位+多倉儲，可以展現出非常多的組合場景， 不僅可以展現學生的控制系統和機器人的編程能力，同時也能展現學生的流程規劃策略和優化能力；——真實展示實際工業和物流系統場景，非常適合于實訓和比賽。
（4） 整個系統采用網絡化控制構架，以及最新的控制系統。——學生能夠了解先進的控制技術以及編程方法。
3、工作流程
基本運行流程描述：
（1） 物品以托盤形式存儲在原料倉庫中（物品共有 8 種不同形狀高度的樣式，每個托盤上隨機放置 0-3 個物品，樣式也隨機，可能相同，也可能不同）。
（2） 物品隨托盤從碼垛機立庫出庫，由AGV 小車搬輸送至托盤流水線；
（3） 托盤在托盤流水線的 4 號工位停止，通過智能相機識別物品數量、類型、相對于標定原點的位置、相對于標定姿態的旋轉角度并傳輸給PLC；
（4） 識別完成后，托盤流水線把托盤傳輸?shù)?nbsp;1 號位置后停止；
（5） 主控系統把需要分揀物品的 XYZ 坐標偏移和旋轉角度通過MODBUS TCP 協議依次發送給六自由度工業機器人系統，六自由度工業機器人機器人按照事先編寫的程序流程，執行抓取分揀；
（6） 六自由度工業機器人根據放置位置的XYZ 坐標偏移和旋轉角度把物品放入禮品箱中。（禮品箱有 8 個格子，相同的工件放到同一
個格子，每個格子最多放 2 件物品。碼垛部分偏移運算由主控系統計算，整合到Z 軸偏移中給六自由度工業機器人）。
（7） 把物品取完后，六自由度工業機器人把空托盤也搬運放置到空托盤庫中。
（8） 物品裝滿物品箱后，流轉到下料碼垛區。（每個比賽區不會 使用全部物品樣式，應取其中 2-3 種。當中轉箱裝滿或物品無法按照規則放入物品箱時流入下一區域）；
（9）當物品箱碼到一定數量或原料出庫完成任務時停止比賽。
二、設備安裝
1、設備安裝
本設備共包括：工業機器人及控制柜、PLC 控制柜、托盤流水線、物品盒擺放流水線、AGV 小車等。比賽所用場地為 4m×8m，如圖 2-1 所示為裝備之間的大致布局，現場安裝時并不一定嚴格按照?qǐng)D中所標尺寸安裝，允許有所變動。在安裝時需要注意以下事項：
（1） 調節工業機器人安裝底座的四個地腳，使工業機器人的安裝底座水平；(水平儀)
（2） 調節托盤流水線和物品盒擺放流水線的水平；(水平儀)
（3） 以工業機器人為基準，確保托盤流水線與工業機器人的 Y 軸方向平行，確保物品盒擺放流水線與工業機器人的 X 軸方向平行；(具體調節方式見節 2.2)
（4） 確保托盤流水線前端滑輪的平切面低于AGV 小車的平帶面；(見圖 2-2)。
（5） 確保智能相機與托盤流水線垂直。(見圖 2-3)
如圖 2-4 所示，在工業機器人末端夾具上安裝了一個激光筆，具體調節步驟如下：
（1） 利用工業機器人的工具坐標系調整機器人的姿態，使得激光筆始終垂直于工業機器人的安裝基面；
（2）首先控制工業機器人運動到托盤流水線上方合適的高度，將激光筆發出的激光對準流水線架上的鋁型材邊線，利用機器人的工具坐標系，使機器人沿著基坐標系的 Y 方向運動（注意降低機器人的運動速度），注意觀察激光是否偏離鋁型材邊線，并作適當調整。
（3）利用同樣的方法調整物品擺放流水線，只是使機器人沿著坐標系的X 方向運動。
6 自由度關節型機器人，如下圖 3.1 所示。6 個自由度，最大負荷 20KG,臂展>1.5m。
工業機器人在系統中的位置如下圖 3.2 所示。
四、 視覺識別系統
本系統安裝于托盤流水線中，當托盤貨物到視覺檢測工位時， X-SIGHT 機器視覺系統對托盤內的貨物進行視覺識別，并把識別的位置，形狀等特征數據給到中央控制器和六關節機器人，由機械人根據目標存放位置執行相應的動作。
1、托盤流水線
負責把貨品托盤輸送到視覺檢測工位，經視覺定位識別輸送到抓取工位，由機械手將托盤中的貨品，通過真空吸盤吸放到相應物品盒中。當貨品托盤中的貨物全部取空時，由機械手通過另一套真空吸盤將托盤吸放到空托盤存放處。
物品盒流水線采用板鏈結構，負責成品物品盒的裝箱及傳送，為5工位流水線，裝在3個物品盒（占用3個工位）。
圖 5.4 物品盒流水線效果圖
如圖所示，從左到右設為1-5工位，當前物品盒處于2 、3 、4工位，定義為物品盒A、B、C，機械手裝載3號工位的物品盒，即B物 品盒。如果需要裝載A物品盒，則流水線傳送機構動作右移，當右檢測物品盒傳感器接通時，流水線停止運行，此時機械手裝載A物品盒。如果下一個要裝載的是C物品盒，則流水線向左運行，碰到左面物品盒檢測傳感器時停止運行。系統中另設有零位檢測傳感器，以檢測物品盒處于中間工位。為防止物品盒滑落，在左右極限位置設有左右限位開關，以防止控制失誤，致物品盒跌落。
物品盒流水線由步進電機控制，實際控制策略可以采用脈沖定位控制的方式。
六、 電氣控制系統
本系統采用國際上先進的控制理念和最新的控制產品，采用網絡化控制模式，系統主要控制框圖如 6.1 所示。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、系統組成
LG-BWL06型 工業機器人工程考核實訓系統主要由碼垛機立庫系統、AGV小車、托盤流水線、物品盒流水線、視覺系統、六自由度工業機器人組成，如下圖1-1所示。
（1） 碼垛機立庫系統，用于存儲物品托盤，并且按照要求碼垛機完成出庫和入庫；
（2） AGV小車，用于把安裝有物品的托盤從碼垛機立庫系統對接為，沿鋪設的磁條運行到托盤流水線；
（3） 托盤流水線，負責把貨品托盤輸送到視覺檢測工位，經視覺定位識別輸送到抓取工位；
（4） 物品盒流水線，負責成品物品盒的裝箱及傳送；
（5） 視覺系統，對托盤流水線上的托盤上的物品進行識別，并把識別結果發送至主控系統的PLC；
（6） 六自由度工業機器人系統，根據主控系統 PLC 發送的數據，對托盤流水線上的托盤上的物品進行分揀，放置于物品盒流水線上的指定物品盒中，同時把空托盤放置于空托盤庫中。
圖 1-1 整體組成
2、系統整體設計目標本系統再現工業現場從倉儲、搬運、分揀以及包裝的全過程，將目前工業自動化現場前沿的實用技術和方案引入到比賽當中，通過比賽，讓學生能熟練掌握自動化科技的前沿應用技術，為我國從制造大國發展到制造強國，為工業智能制造培養一批有素質，能干活，干好活的新一代職業能手。
（1） 選用6軸關節型工業機器人+堆垛直角坐標機器人+AGV移動機器人，該三種機器人都是目前工業現場應用比較廣泛的機器人；——切合工業現場，體現機器人的多樣性；
（2） 將立體倉庫（碼垛機器人）+工件運輸（AGV機器人）+檢測分揀（機器視覺）+機器人自動分揀裝配（6軸機器人）+自動回收+自動包裝完美的融合。——詮釋智能工廠和智能物流的概念；
（3） 設置多物件和多工位+多倉儲，可以展現出非常多的組合場景， 不僅可以展現學生的控制系統和機器人的編程能力，同時也能展現學生的流程規劃策略和優化能力；——真實展示實際工業和物流系統場景，非常適合于實訓和比賽。
（4） 整個系統采用網絡化控制構架，以及最新的控制系統。——學生能夠了解先進的控制技術以及編程方法。
3、工作流程
（1） 物品以托盤形式存儲在原料倉庫中（物品共有 8 種不同形狀高度的樣式，每個托盤上隨機放置 0-3 個物品，樣式也隨機，可能相同，也可能不同）。
（2） 物品隨托盤從碼垛機立庫出庫，由AGV 小車搬輸送至托盤流水線；
（3） 托盤在托盤流水線的 4 號工位停止，通過智能相機識別物品數量、類型、相對于標定原點的位置、相對于標定姿態的旋轉角度并傳輸給PLC；
（4） 識別完成后，托盤流水線把托盤傳輸?shù)?nbsp;1 號位置后停止；
（5） 主控系統把需要分揀物品的 XYZ 坐標偏移和旋轉角度通過MODBUS TCP 協議依次發送給六自由度工業機器人系統，六自由度工業機器人機器人按照事先編寫的程序流程，執行抓取分揀；
（6） 六自由度工業機器人根據放置位置的XYZ 坐標偏移和旋轉角度把物品放入禮品箱中。（禮品箱有 8 個格子，相同的工件放到同一
個格子，每個格子最多放 2 件物品。碼垛部分偏移運算由主控系統計算，整合到Z 軸偏移中給六自由度工業機器人）。
（7） 把物品取完后，六自由度工業機器人把空托盤也搬運放置到空托盤庫中。
（8） 物品裝滿物品箱后，流轉到下料碼垛區。（每個比賽區不會 使用全部物品樣式，應取其中 2-3 種。當中轉箱裝滿或物品無法按照規則放入物品箱時流入下一區域）；
（9）當物品箱碼到一定數量或原料出庫完成任務時停止比賽。
二、設備安裝
1、設備安裝
本設備共包括：工業機器人及控制柜、PLC 控制柜、托盤流水線、物品盒擺放流水線、AGV 小車等。比賽所用場地為 4m×8m，如圖 2-1 所示為裝備之間的大致布局，現場安裝時并不一定嚴格按照?qǐng)D中所標尺寸安裝，允許有所變動。在安裝時需要注意以下事項：
（1） 調節工業機器人安裝底座的四個地腳，使工業機器人的安裝底座水平；(水平儀)
（2） 調節托盤流水線和物品盒擺放流水線的水平；(水平儀)
（3） 以工業機器人為基準，確保托盤流水線與工業機器人的 Y 軸方向平行，確保物品盒擺放流水線與工業機器人的 X 軸方向平行；(具體調節方式見節 2.2)
（4） 確保托盤流水線前端滑輪的平切面低于AGV 小車的平帶面；(見圖 2-2)。
（5） 確保智能相機與托盤流水線垂直。(見圖 2-3)

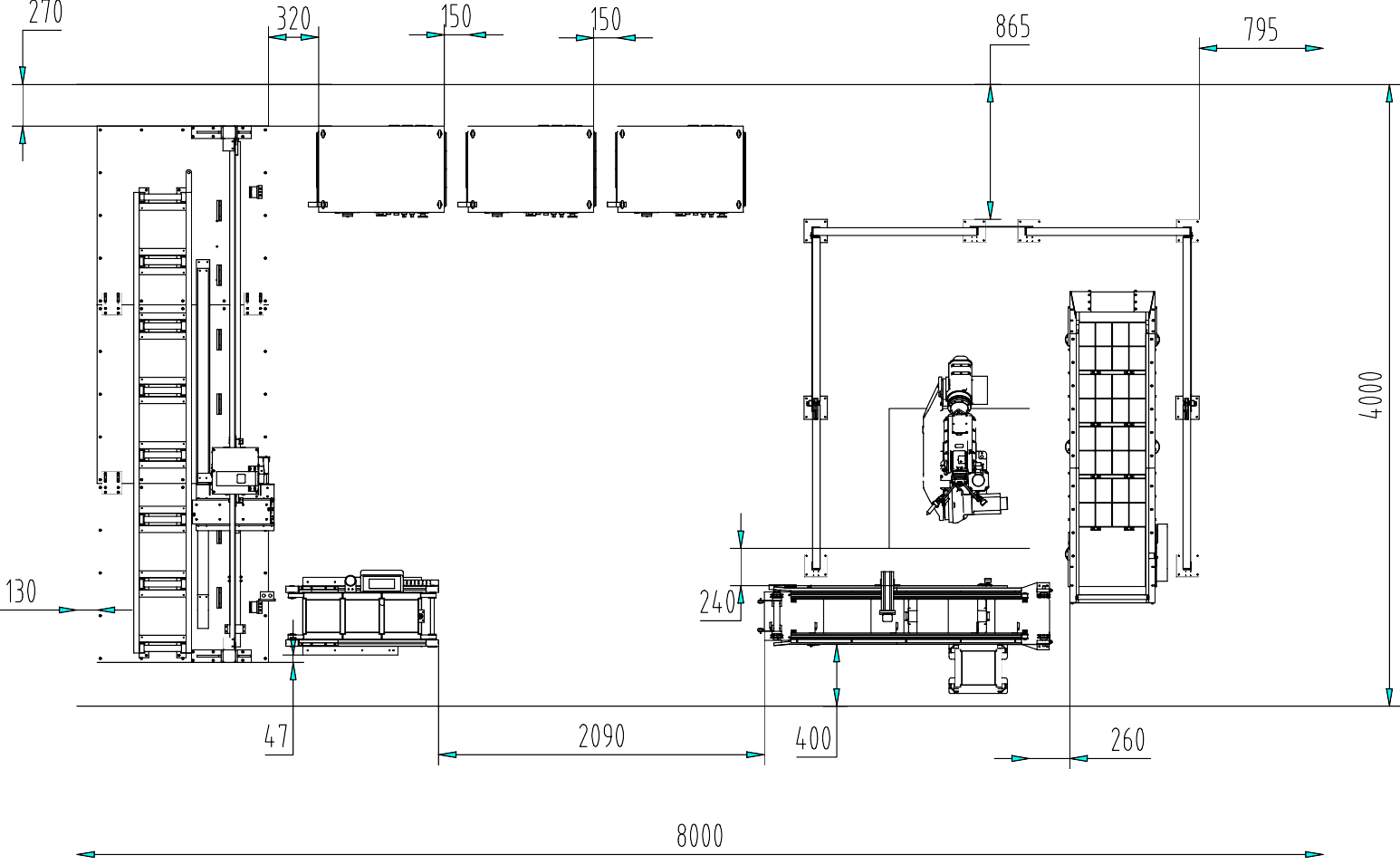

圖 2-1 設備布局
圖 2-2 托盤流水線高度調節
圖 2-3 智能相機安裝
2、平行度調節如圖 2-4 所示，在工業機器人末端夾具上安裝了一個激光筆，具體調節步驟如下：
（1） 利用工業機器人的工具坐標系調整機器人的姿態，使得激光筆始終垂直于工業機器人的安裝基面；
（2）首先控制工業機器人運動到托盤流水線上方合適的高度，將激光筆發出的激光對準流水線架上的鋁型材邊線，利用機器人的工具坐標系，使機器人沿著基坐標系的 Y 方向運動（注意降低機器人的運動速度），注意觀察激光是否偏離鋁型材邊線，并作適當調整。
（3）利用同樣的方法調整物品擺放流水線，只是使機器人沿著坐標系的X 方向運動。
圖 2-4 平行度調整
三、6 自由度關節型機器人6 自由度關節型機器人，如下圖 3.1 所示。6 個自由度，最大負荷 20KG,臂展>1.5m。
工業機器人在系統中的位置如下圖 3.2 所示。
圖 3.1 工業機器人在系統中的位置

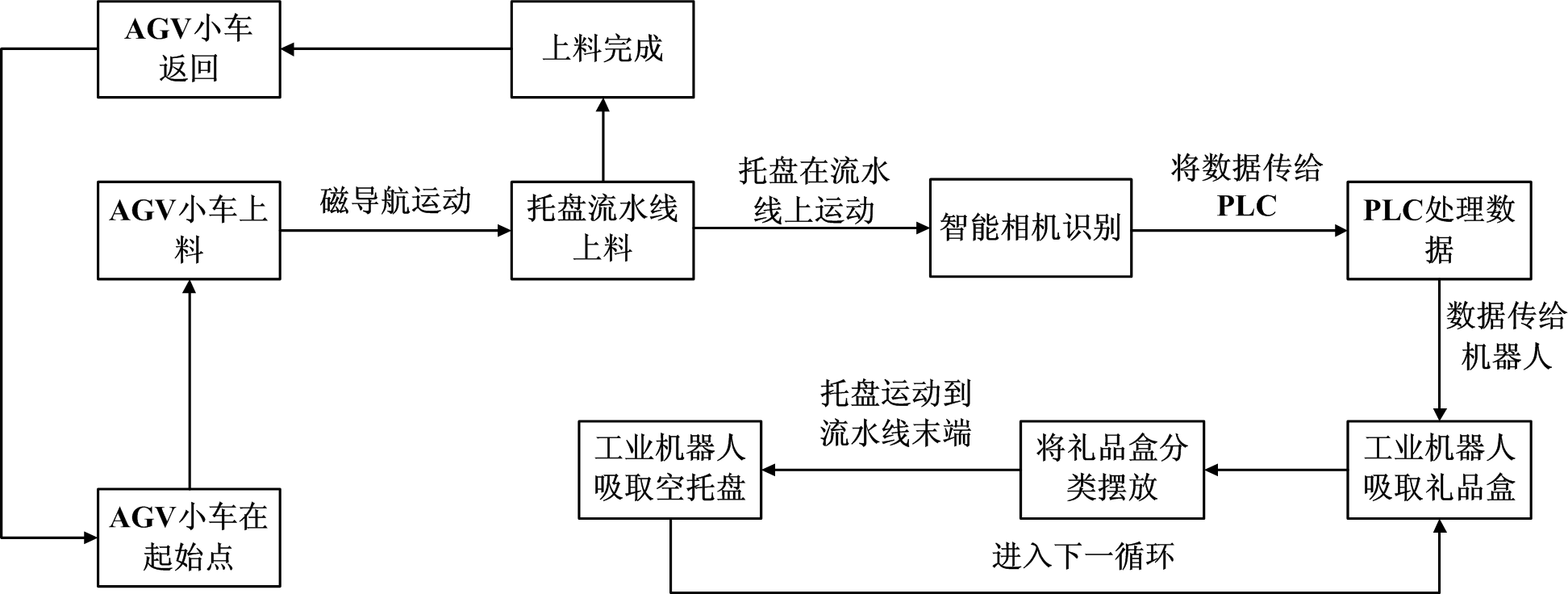

機器人工作流程如下所示：
本系統安裝于托盤流水線中，當托盤貨物到視覺檢測工位時， X-SIGHT 機器視覺系統對托盤內的貨物進行視覺識別，并把識別的位置，形狀等特征數據給到中央控制器和六關節機器人，由機械人根據目標存放位置執行相應的動作。
圖 4.1 智能視覺系統整體圖
五、流水線1、托盤流水線

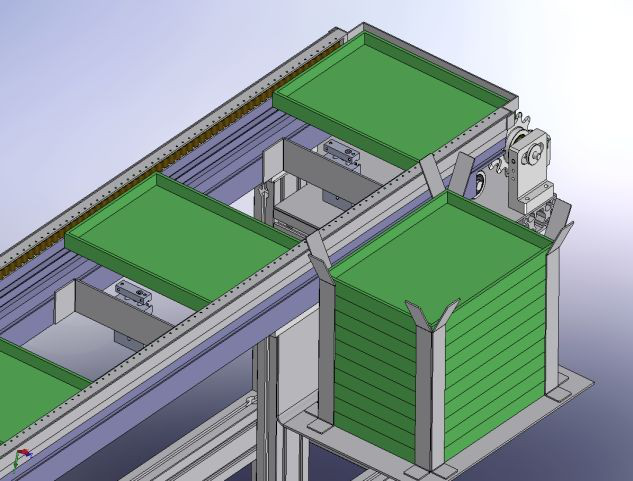

負責把貨品托盤輸送到視覺檢測工位，經視覺定位識別輸送到抓取工位，由機械手將托盤中的貨品，通過真空吸盤吸放到相應物品盒中。當貨品托盤中的貨物全部取空時，由機械手通過另一套真空吸盤將托盤吸放到空托盤存放處。

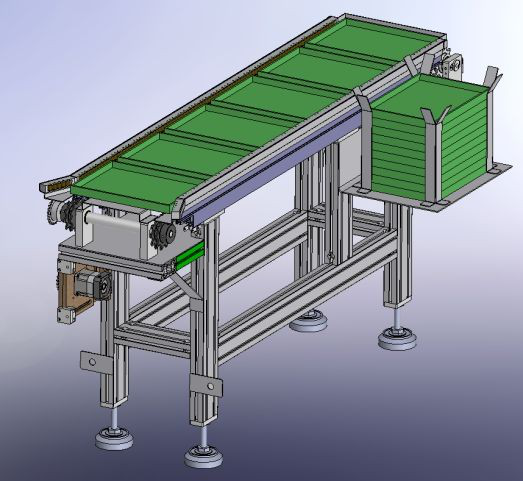

圖 5.1 托盤流水線效果圖
圖 5.2 托盤流水線倍速鏈實物圖
圖 5.3 托盤流水線與 AGV 對接口實物圖
2、物品盒流水線物品盒流水線采用板鏈結構，負責成品物品盒的裝箱及傳送，為5工位流水線，裝在3個物品盒（占用3個工位）。

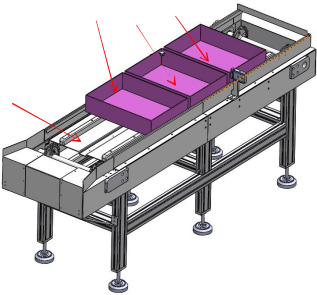

圖 5.4 物品盒流水線效果圖
圖 5.6 物品盒流水線實物圖
本系統中6自由度工業機器人負責把托盤流水線上托盤中的貨品抓取到，根據規定的目標物品盒，放入到相應的位置。機械手裝載貨品限定在5工位的中間工位。如需裝載左右物品盒，通過左右移位將邊上的物品盒移到中間工位。如圖所示，從左到右設為1-5工位，當前物品盒處于2 、3 、4工位，定義為物品盒A、B、C，機械手裝載3號工位的物品盒，即B物 品盒。如果需要裝載A物品盒，則流水線傳送機構動作右移，當右檢測物品盒傳感器接通時，流水線停止運行，此時機械手裝載A物品盒。如果下一個要裝載的是C物品盒，則流水線向左運行，碰到左面物品盒檢測傳感器時停止運行。系統中另設有零位檢測傳感器，以檢測物品盒處于中間工位。為防止物品盒滑落，在左右極限位置設有左右限位開關，以防止控制失誤，致物品盒跌落。
物品盒流水線由步進電機控制，實際控制策略可以采用脈沖定位控制的方式。
六、 電氣控制系統
本系統采用國際上先進的控制理念和最新的控制產品，采用網絡化控制模式，系統主要控制框圖如 6.1 所示。
圖 6.1 設備電氣網絡拓?fù)鋱D
如上圖所示，整個系統通過工業以太網總線，把工業機器人、主控流水線 PLC、碼垛機立庫系統 PLC、碼垛機立庫系統觸摸屏、主控流水線觸摸屏、視覺系統、變頻器以及編程開發計算機等均通過以太網連接。編程開發計算機負責開發調試程序、視覺系統特征識別開發以及機器人示教等編程。碼垛立庫系統和主控流水線觸摸屏負責管理碼垛立庫系統、主控流水線的運行參數，以及系統報警和提示信息等。
